Kiểm tra mạch sạc iphone 7

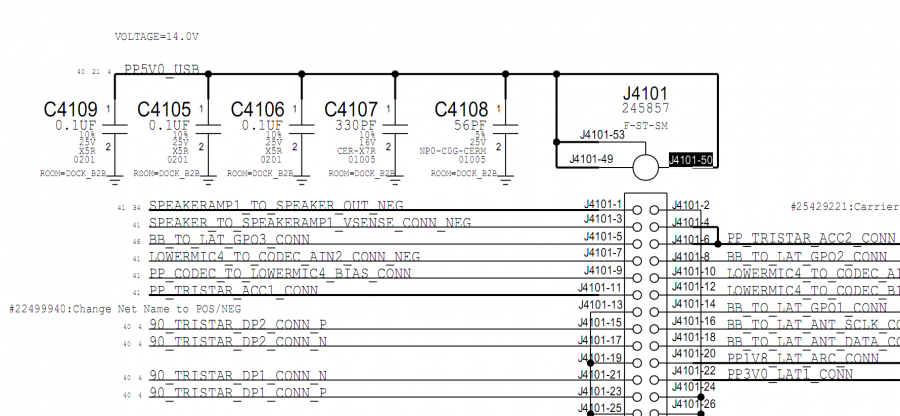

mạch sạc iphone 7 cũng như các dòng điện thoại khác khi liên quan đến sạc thì ta có 2 pan bệnh đó là cắm sạc không báo thông tin sạc trên điện thoại và cắm sạc có báo đang sạc và không vào pin(không lên phần trăm pin)cách kiểm tra và sử lý:-với pan cắm sạc không báo gì thì ta kiểm tra từ chân cáp sạc xem có lỗi cáp sạc hay không và lần lượt kiểm tra tại chân số 49,50,53 ở chân connect J4101 xem có mất nội trở mạch khi đi đến chân số A5,B5,C5,D5,E5 của ic sạc U2101 hay không nếu đứt câu nối mạch lại còn không đứt vẫn còn trở kháng thì thay ic sạc U2101
-với pan cắm sạc có báo sạc nhưng không lên phần trăm pin(không vào pin)thì ta biết là ic sạc vẫn hoạt động nhưng phần trăm pin không không sạc vào cho pin là do chân báo dung lượng báo về ic sạc có thể không hoạt động hoặc mất đường quản lý cho phép sạc từ ic USB đến ic sạc ta lần lượt kiểm tra như sau:
+ta sẽ thay thử pin đầu tiên vì trên quả pin có mạch pin đến ic khi cắm pin vào chân connect J2201 báo về cho ic sạc U2101 lần lượt kiểm tra đến chân connect pin J2201 xem chân 2,3 của connect J2201 có bị gãy hay mất nội trở khi đi qua điện trở R2201 100 Ohm đến bóng Q2102 tới chân F2 của ic sạc U2101 nếu đứt câu nối lại(lưu ý khi chân BSI đi qua bóng Q2102 ta có thế câu tắt bóng Q2102 nếu mất nội trở do bóng bằng cách ta câu từ chân 3 đến chân 2 của bóng Q2102 là được)nếu không mất nội trở đến ic sạc U2101 thì ta thay ic usb U4001 vì trên ic có đường đóng mở lệnh sạc cho ic sạc từ chân D6 của ic usb đến chân F4 của ic sạc(lưu ý trên iphone 7 có thêm 1 đường hồi tiếp dòng sạc từ chân A5,B5,C5,D5,E5 đi qua bóng Q4001 đến chân F6 của ic usb U4001 ta cũng phải kiểm tra nội trở đường này)
