Cách kiểm tra sửa mạch sạc iphone 6 của apple
-Với pan bệnh sạc của iphone 6 thì ta cần phân biệt máy mắc bệnh sạc ở pan nào trong 2 pan chính đó là:cắm sạc không báo gì và cắm sạc có báo nhưng không vào pin.

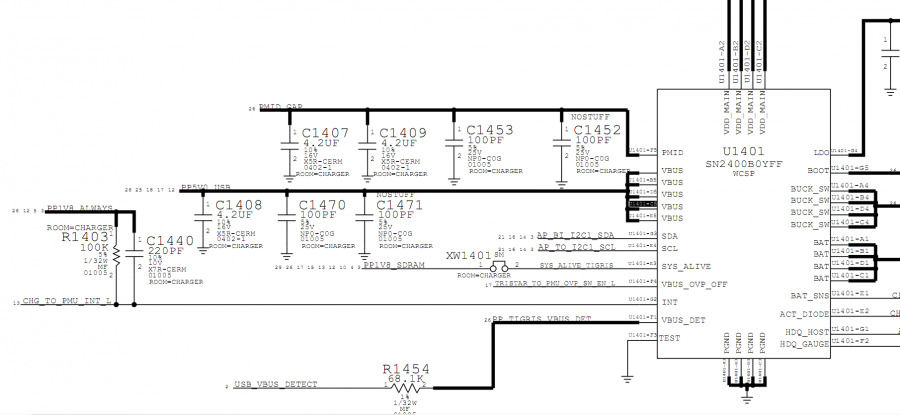

+Với pan sạc không báo gì ta kiểm tra theo quy trình là kiểm tra chân kết nối sạc,kiểm tra cáp sạc,kiểm tra nội trở tại chân connect J1817 tại các chân 36,39,40,42 xem có nội trở đến ic sạc U1401 tại các chân A5,B5,C5,D5,E5 hay không và cuối cùng là thay ic sạc U1401.

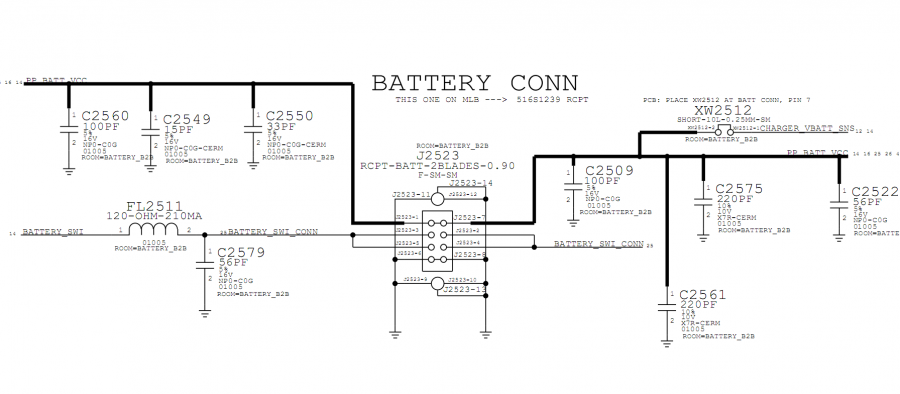

+Với pan bệnh sạc có báo nhưng pin không lên phần trăm và khởi động lại theo chu kỳ thời gian nhất định với pan này ta sẽ kiểm tra theo trình tự là thay pin,và kiểm tra chân báo dung lượng pin tại chân connect pin J2523 ở số chân 2,4,3,5 xem có bị gãy chân hoặc mất nội trở đến chân F2 của ic sạc khi đi qua cầu nối là FL2511 nếu đứt cuộn cảm FL2511 thì thay thế hoặc câu tắt hoặc đứt mạch in đến ic thì nối tắt mạch in.còn khi kiểm tra chân BSI 2,4,3,5 của connect pin J2523 vẫn còn nội trở đến ic sạc U1401 tại chân F2 thì ta thay thế ic USB U1700 vì ic U1700 có đường quản lý cho phép sạc ở chân D6 đến ic sạc U1401 ở chân F4.
Bài viết tháng 6 - Thầy Đăng
