Kiểm tra Mạch đèn nền iphone 6s của app
Với pan bệnh này thì chúng ta kiểm ra kỹ phần hiển thị vì khi sửa pan này là phần đèn nhưng phần hiển thị bình thường chúng ta mới sửa pan mất đèn nền này quy trình kiểm tra như sau:

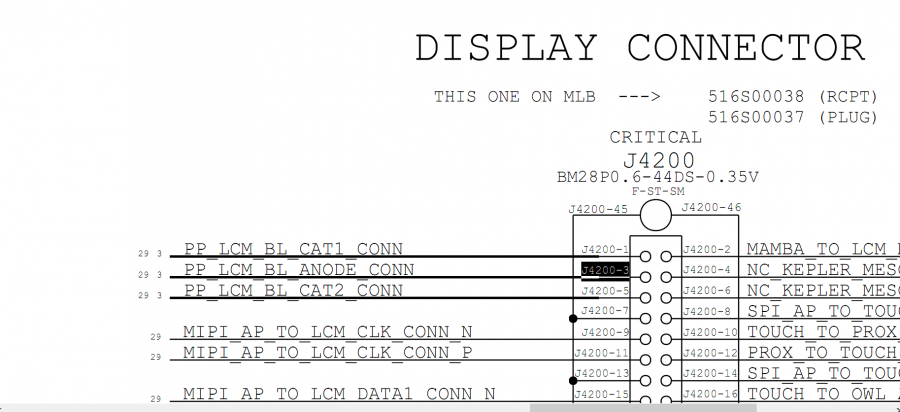

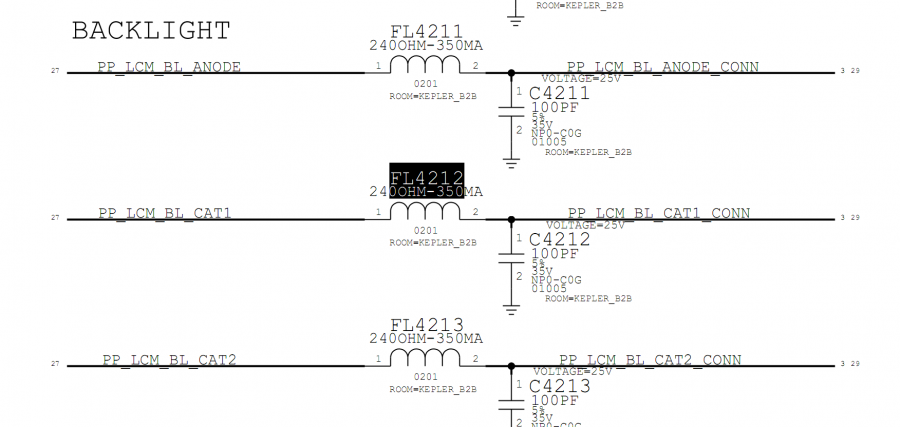

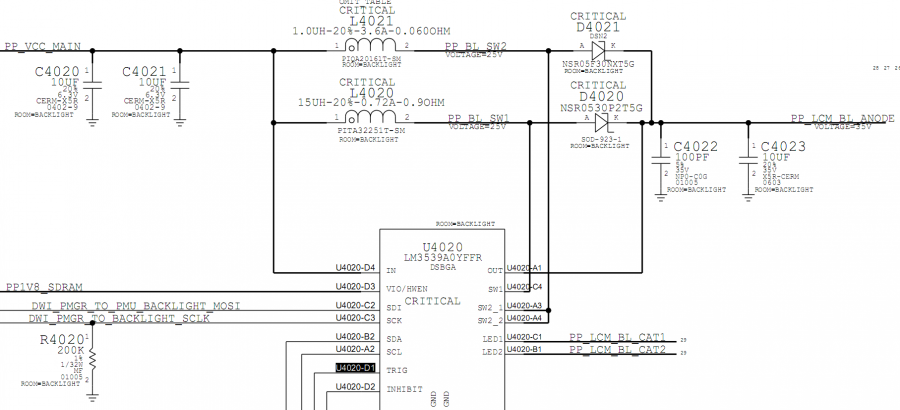

-Việc đầu tiên chúng ta thay thử màn hình trước vì mạch đèn nền(các Diode phát quang)nằm sau tấm phản quang trên màn hình khi đã thay thử màn hình mà vẫn không có đèn ta mới kiểm tra trên main theo trình tự.tại chân 1,3,5 của connect J4200 là các chân đưa điện áp lên mạch Diode phát quang trên màn hình khi lắp màn hình.ta kiểm tra các chân 1,3,5 xem có bị mất nội trở về ic đèn U4020 khi đi qua lần lượt các cuộn cảm FL4212,FL4211,FL4213 hay không bằng cách sử dụng đồng hồ vạn năng đo ở thang đo X1 đo tại chân 1,3,5 của connect J4200 bằng hai cách,cách thứ nhất que đen để mass que đỏ đo vào chân 1,3,5 của J4200 nếu kim lên là mạch có thông mạch đến ic U4020 và nếu kim không lên là mạch đoản mạch đến ic U4020 ta xem đứt đâu câu nối lại.cách thứ 2 là dùng đồng hồ vạn năng vẫn ở thang đo X1 que đỏ để mass que đen đo vào 3 chân 1,3,5 connect J4200 đúng nguyên lý kim không lên mà bây giờ chân nào lên là chân đó bị chập hoặc dò rỉ điện áp thường là do tụ lọc trên đường chập và dò rỉ đó ta cách ly tụ bỏ đi hoặc thay thế tụ tương đương,còn nếu đo ở thang X1 đồng hồ vạn năng đảo chiều đo vào chân 1,3,5 của J4200 mà chiều lên và chiều không lên là đúng nguyên lý mà đèn nền vẫn không sáng thì ta sẽ kiểm tra mạch cộng hưởng nâng áp gồm cuộn dây L4020 và L4021 tiếp là D4020 và D4021 tiếp đến là ic đèn U4020 xem lỗi ở đâu thì ta thay thế
.png)
