Cấu tạo và nguyên lý làm việc van đảo chiều
Van đảo chiều là loại van có trạng thái đóng van và mở van được dùng để điều tiết lưu lượng khí nén đi vào hệ thống có nhiệm vụ đóng mở, chuyển đổi điều hướng lưu lượng khí nén khi đi qua van. Van đảo chiều có nhiều loại, thông thường sẽ là van điện từ khí nén được điều khiển bởi đầu coil điện làm việc với 2 mức điện áp chính như 24V, 220V(đặc biệt 230V),... Van đảo chiều thường được sử dụng nhiều trong các hệ thống khí nén giúp dễ dàng điều chỉnh lưu lượng khí nén, van được sản xuất tại nhiều nước lớn trên thế giới như Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản, Châu âu,....png)
2.Cấu tạo và nguyên lý làm việc van đảo chiều
2.1.Cấu tạo van đảo chiều
- Tín hiệu tác động
- Nối với nguồn khí nén
- Khí nén đi ra
- Thân van
- Nòng van
- Lò xo
- Xả khí
- Đầu coil điện

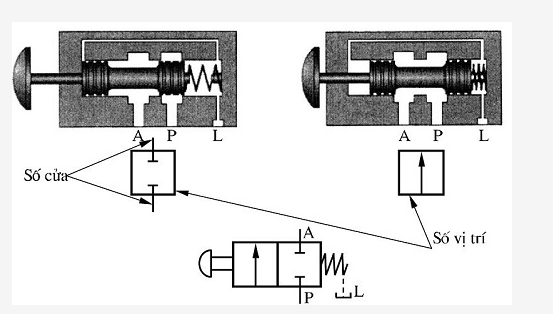

2.2.Nguyên lý làm việc van đảo chiều

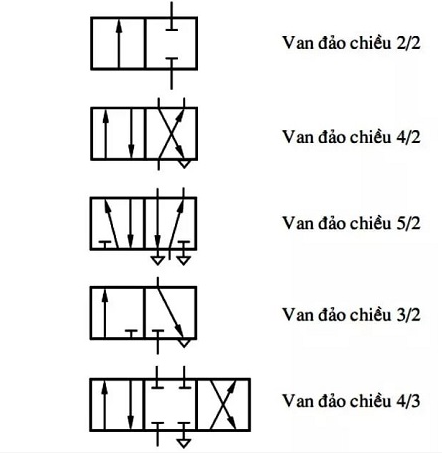

Van đảo chiều có rất nhiều loại mỗi loại thì có mỗi thiết kế khác nhau với nhiều cửa và vị trí như van đảo chiều 5/2, 4/2, 3/2,... Tuy nhiên van có nguyên lý hoạt động chung là khi chưa có tín hiệu vào cửa ở cuối thì cửa đầu sẽ bị chặn các cửa còn loại nối với nhau ngược lại khi cấp tín hiệu vào(tác động khí nén) thì nòng van sẽ dịch sang phía bên phải, thì 2 cửa đầu nối với nhau, cửa thứ tiếp bị chặn,...BAÌ VIẾT T7/2022, T. CHIẾN
