RAM( Radom Access Memory ) - Bộ nhớ truy cập ngẫu nhiên
- Công dụng: Đây là phần chính mà CPU giao tiếp trong quá trình xử lý dữ liệu của mình, bởi loại này cho phép ghi và xóa dữ liệu nhiều lần giúp cho việc trao đổi dữ liệu trong quá trình xử lý của CPU thuận lợi hơn.
- Đặc trưng:
• Dung lượng tính bằng MB.
• Tốc độ truyền dữ liệu (Bus) tính bằng Mhz.
- Loại DDR SDRAM (Double Data Rate SDRAM) có 184 chân, Bus 200Mhz-400Mhz Ðây là loại memory cải tiến từ SDRAM. Nó nhân đôi tốc độ truy cập của SDRAM bằng cách dùng cả hai quá trình đồng bộ khi clock chuyển từ 0 sang 1 và từ 1 sang 0. Ngay khi clock của memory chuyển từ 0 sang 1 hoặc từ 1 sang 0 thì thông tin trong memory được truy cập. Loại RAM này được CPU Intel và AMD hỗ trợ.
(DDR- SDRAM đã ra đời trong năm 2000)
.jpg)

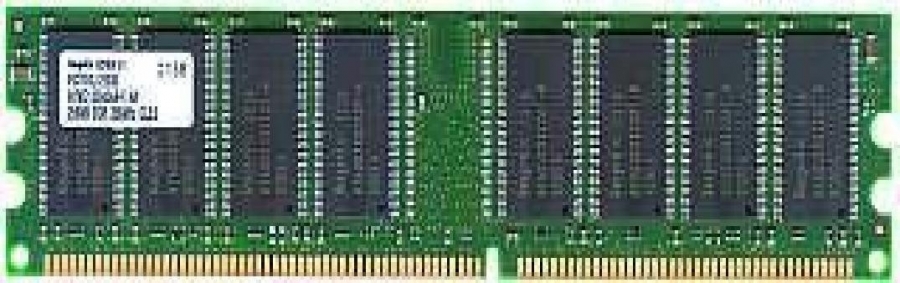

Hình 2.6. RAM( Radom Access Memory )
Ổ Đĩa Cứng - HDD ( Hard Disk Drive )
Đĩa cứng cũng là một loại đĩa từ có cấu trúc và cách làm việc giống như đĩa mềm, nhưng nó gồm 1 hay nhiều lá đĩa được xếp đồng trục với nhau và được đặt trong một vỏ kim loại kết hợp với bộ điều khiển thành ổ đĩa cứng. Do mỗi lá đĩa có dung lượng lớn hơn đĩa mềm và gồm nhiều lá nên ổ cứng có dung lượng rất lớn và có tốc độ truy cập rất cao. Hiện nay có rất nhiều loại đĩa cứng có tốc độ cao và dung lượng hàng trăm GB như Seagate, Maxtor, Samsung, Hitachi v.v...
.jpg)
Hình 2.7.Ổ Đĩa Cứng
Cách tổ chức vật lý của đĩa cứng
Như đã giới thiệu đĩa cứng rất giống đĩa mềm do đó về cấu tạo và tổ chức của nó cũng rất giống nhau như Head, Track, Sector, Cluster, FAT. Tuy nhiên chúng cũng có thêm một số khác biệt như sau:
.jpg)
Hình 2.8 Cách tổ chức vật lý của đĩa cứng
Do có cấu trúc nhiều lá nên số đầu từ của ổ đĩa cứng cũng nhiều hơn so với ổ đĩa mềm và được đánh số từ 0 cho lớp trên cùng và cứ thế tăng dần xuống dưới. Cũng vì lý do như trên mà trong ổ đĩa cứng còn có khái niệm Cylinder là hình trụ tập hợp các Track có cùng chỉ số.
- PARTITION (Phân khu):
Là phần được chia bởi ổ đĩa cứng, nó làm việc như một ổ đĩa biệt lập và có cấu trúc giống hệt như ổ đĩa mềm. Thông tin về PARTITION được lưu giữ trong bảng PARTITION trên Master Boot Record.
Đối với các hệ điều hành Dos và Windows chỉ cho phép khởi động ở PARTITION đầu tiên còn một số hệ điều hành cho phép khởi động từ các PARTITION khác.
Để phân đĩa cứng thành các PARTITION ta dùng lệnh Fdisk của Dos, theo dõi các trình đơn của tiện ích này để chia đĩa cứng và tạo PARTITION khởi động.
- Kiểu giao diện HDD
.png)
Hinh 2.9 Chuẩn IDE
Chuẩn IDE
IDE/ATA(Parallel ATA), Cáp dữ liệu 40-pin chuẩn IDE, độ rộng 45,72 cm; cáp nguồn có 4-pin, 5V Ultra-ATA/33(66,100, 133)Tốc độ BUS 33MHz(66, 100, 133) thìTốc độ truyền dữ liệu tương ứng là 33MB/s(66MB/s, 100MB/s, 133MB/s)
Chuẩn SATA
Xuất hiện vào khoảng 10/2002, Tốc cao hơn ATA 30 lần, Hot plug, Cáp dữ liệu 7-pin, chiều dài có thể 1m Cáp nguồn 15-pin, 250mV
.png)
Hình 2.10 Chuẩn SATA
- Lắp ráp và khai báo sử dụng đĩa cứng:Hiện nay đa số đĩa cứng được thiết kế theo các chuẩn IDE (Intergrated Device Edvenced), SATA(Serial Advanced Technology Attachment) và SCSI (Small Computer System Interface). Song IDE được sử dụng rộng rãi hơn.
Các loại đĩa IDE giao tiếp với hệ thống thông qua Bus cắm vào hai khe cắm IDE1 và IDE2 trên Mainboard. Mỗi khe cắm dùng chung hai thiết bị làm việc theo hế độ khách chủ. Như vậy trên toàn bộ máy tính sử dụng ổ đĩa IDE có thể sử dụng 4 ổ đĩa như sau:
1: Primary Master. 2: Primary Slave
3: Secondary Master. 4: Secondary Slave.
Để thiết lập chế độ Master, Slave cho ổ đĩa cứng ta cắm lại Jump thiết lập, thường được chỉ dẫn trực tiếp trên đĩa cứng hoặc Catalog đi cùng. Tuy nhiên một số loại đĩa cứng tự động nhận Master khi cắm cùng với các ổ đĩa khác.
Sau khi thiết lập xong phần cứng chúng ta phải khai báo sử dụng đĩa cứng trong mục Standard của CMOS.
.jpg)

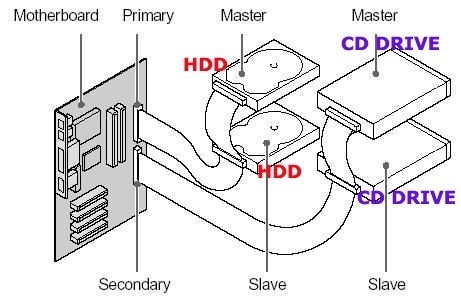

Hình 2.11 Lắp ráp
Đối với loại đĩa giao diện SATA thì mỗi sợi dây cáp ta chỉ gắn được một ổ đĩa duy nhất và chúng ta phải khai báo sử dụng đĩa cứng trong CMOS. Đối với loại đĩa giao diện SCSI thì cần phải có Card giao diện SCSI để điều khiển đĩa này. Card này được cắm vào khe cắm PCI hay ISA của Mainboard. Các loại đĩa này cho phép sử dụng tối đa 7 thiết bị và không qua kiểm tra của CMOS.
- Định dạng ổ đĩa cứng:
Để ổ đĩa cứng có thể làm việc được ta cần phải định dạng nó để tạo ra cấu trúc logic. Toàn bộ quá trình định dạng có thể chia thành các bước như sau:
* Định dạng cấp thấp: Đây là phương án định dạng về các mặt vật lý cho ổ đĩa cứng như Track, Cluster, Cylinder, hệ số đan xen.
Chương trình này kiểm tra đến từng Sector của đĩa cứng và đánh dấu bỏ qua các Sector hỏng và đưa các giá trị thông tin về cùng một dạng 0,1. Do đó đây cũng là chương trình cần để loại tận gốc dữ liệu trên đĩa cứng cũng như sửa các lỗi Bad Sector của đĩa cứng. Các Mainboard hiện nay đa số có hỗ trợ chương trình này trong Bios qua mục Hard disk Level Low Format.
* Phân chia đĩa: Phân chia đĩa cứng thành nhiều thành phần(PARTITION) để tạo các ổ đĩa logic như đã trình bày ở trên. Chức năng này do chương trình Fdisk của hệ điều hành đảm nhiệm, chương trình tạo ra các PARTITION, xác định PARTITION cho phép khởi động và tạo ra Master Boot Record chứa bảng các thông số về PARTITION. Ngoài ra chương trình cũng cho phép xem, sửa chữa và xóa các PARTITION đã có.
* Định dạng cấp cao: Đây là phần xác định các thông số logic, cấu hình các PARTITION đã được chia để nó làm việc như một ổ đĩa thực thụ. Phần này do chương trình Format của hệ điều hành đảm nhiệm, nhằm tạo ra Boot Sector, FAT, Root Directory v.v..
