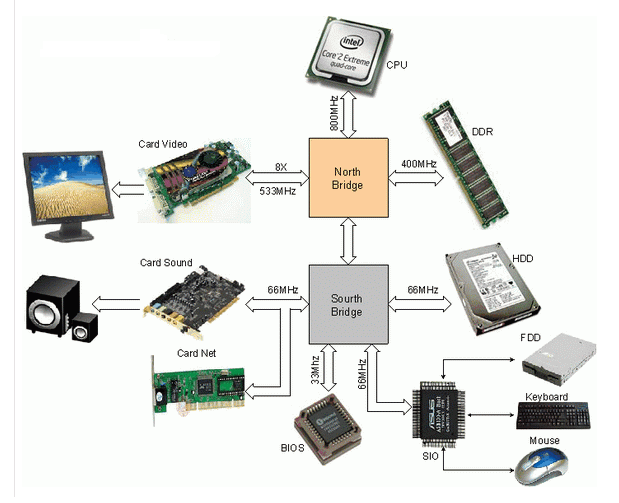

1.Sơ đồ khối:
.png)
2. Nguyên lý hoạt động
- Mainboard có 2 IC quan trọnglà Chipsetcầu bắcvàChipset cầu nam, chúng có nhiệmvụ là cầu nối giữa các thành phần cắm vào Mainboard nhưnối giữaCPUvới RAM, giữa RAM với các khe mở rộng PCI v v...Giữacácthiếtbị này thông thường có tốc độ truyền qua lạirất khác nhau còn gọi là tốc độ Bus.(Thí dụtrên một Mainboard Pentium 4, tốc độ dữliệu ra vào CPU là 533MHz nhưng tốc độ ra vào bộ nhớ RAM chỉ có 266MHz và tốc độ ra vào Card Sound gắn trên khe PCI lại chỉ có 66MHz).Giảsử ta nghe mộtbản nhạc MP3,đầu tiên dữ liệu củabản nhạc đượcnạp từ ổcứng lên bộ nhớ RAMsau đó dữ liệu đượcxửlý trên CPUrồilạitạm thời đưakết quảxuống bộ nhớ RAMtrước khi đưa qua Card Sound ra ngoài, toàn bộ quátrình củadữliệudi chuyển như sau:
+Dữ liệu đọc trên ổ cứng truyền qua cổng IDE vớivận tốc 33MHz đi qua Chipset cầu namđổivận tốc thành 133MHz đi qua Chipset cầu bắc vào bộ nhớ RAM vớivận tốc 266MHz, dữ liệu từ Ram đượcnạp lên CPU ban đầu đi vào Chipset bắcvớitốc độ 266MHz sau đó đitừ Chipset bắc lên CPU vớitốc độ 533MHz , kếtqủaxử lý đượcnạp trở lại RAM theo hướng ngượclại, sau đó dữ liệu đượcgửitới Card Sound qua Bus 266MHz của RAM, qua Bus 133MHz giữa hai Chipset và qua Bus 66MHz của khePCI. Như vậy ta thấy rằng 4 thiếtbị có tốc độ truyền rất khác nhau là
+ CPU có Bus (tốc độ truyền qua chân) là 533MHz
+ RAM có Bus là 266MHz
+ Card Sound có Bus là 66MHz
+Ổcứng có Bus là 33MHzđã làm việc đượcvới nhau thông qua hệthống Chipsetđiều khiển tốc độ Bus .

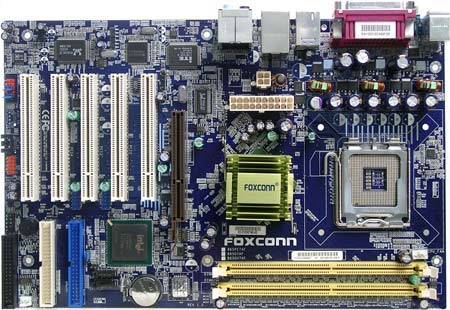

3. Nhận diện các khối trên mainboard thực tế:
- Chia nhóm
- Chuẩn bị mainboard
- Chuẩn bị đồng hồ đo VOM
- Chuẩn bị đèn chiếu sáng
- Chuẩn bị Bút viết, vở ghi chép
- Chuẩn bị Kính lúp
- Hướng dẫn quan sát trên mạch thực tế
- Đánh giá kỹ năng nhận diện của sinh viên (phát vấn)
.png)
.png)
.jpg)
.jpg)

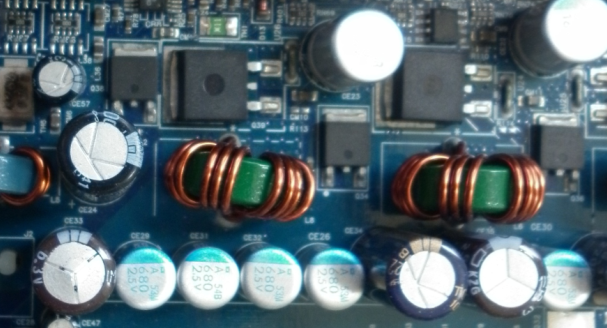

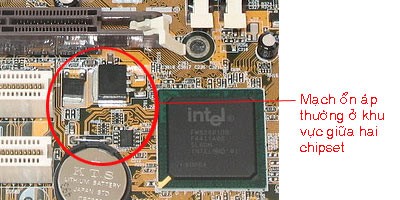

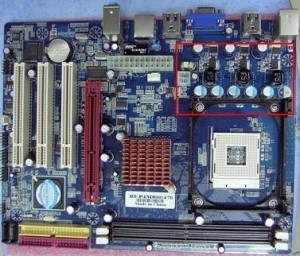

Hình 1.22. Khối nguồn trên mainboard
+ B1. Dựa vào kết nối giữa bộ nguồn và mainboard xác định vị trí (conector) trên mainboard, từ đó nhận diện được vị trí khối nguồn .
+ B2. Từ liên kết conector xác định ngõ vào của khối nguồn trên mainboard
+ B3. Từ ngõ vào xác định các linh kiện điện tử thuộc khối nguồn như;
Transistor công suất nguồn:là linh kiện được dán trên bề mặt mainboard và có bề mặt tiếp xúc main lớn để giảm nhiệt khi hoạt động
Tụ lọc nguồn: là linh kiện được gắn xuyên lớp trên mainboard và có điện dung và điện áp được dán sẵn trên thân. Ngoài ra có thân hình trụ nên dễ nhận biết
Cuộn cảm: là linh kiên được sử dụng để lọc nhiễu tần số cao trên đường nguồn vào do đó nhận biết qua hình dạng dây quấn
IC mở nguồn :là kinh kiện sử dụng để kích mở dao động nguồn do đó Ic này thường nằm gần các transistor công suất nguồn
- Khối xử lý CPU: Dựa vào đặc tính của conector của CPU lắp cố định trên mainboard
.png)
.jpg)

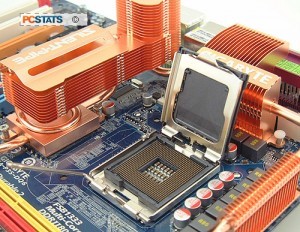

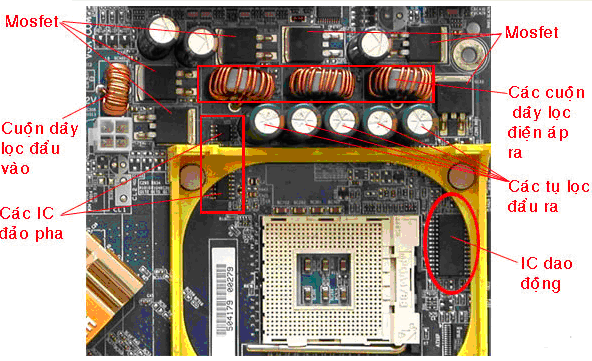

Hình 1.23. Khối xử lý CPU
- Nhận biết chip Bắc: Dựa vào đặc tính vật lý của chipset Bắc kích thước lớn thứ nhì trên mainboard và giao tiếp với CPU nên mằm gần CPU
.png)
Hình 1.24. Nhận biết chip Bắc
- Nhận biết chip Nam: Dựa vào đặc tính vật lý của chipset Nam có kích thước lớn thứ ba trên mainboard, giao tiếp với Chip Bắc và các khe cắm PCI, Cổng I/O….
.png)
Hình 1.24. Nhận biết chip Nam
- Nhận biết chip tạo dao động: Dựa vào đặc tính vật lý của thạch anh, từ đó dò về chip kế cân thì xác định được Chip dao động
.png)
Hình 1.25 Nhận biết chip tạo dao động
- Nhận biết khối in/out: Dựa theo đặc tính của các cổng in/ out xác định vị trí các chíp xử lý tín hiệu vào ra
.png)
Hình 1.26 Nhận biết khối in/out
-
Nhận biết khối bộ nhớ: dựa vào đặc tính của các socket ram và rom Bios để xác định
.png)
Hình 1.27 Nhận biết khối bộ nhớ
