GIỚI THIỆU VỀ RƠ LE THỜI GIAN CỦA TỦ LẠNH GIA ĐÌNH
Rơ le thời gian còn được gọi là Rơ le xả tuyết hayđồng hồ xả tuyết, nó có nhiệm vụ, cấu tạo, nguyên lý làm việc như thế nào trong tủ lạnh gia đình
1. Nhiệm vụ
Rơ le thời gian chỉ được lắp đặt ở mạch điện tủ lạnh gián tiếp. Có nhiệm vụ điều khiển cấp nguồn cho blốc quạt gió và sấy dàn lạnh làm việc theo chu kỳ, để tủ lạnh thực hiện chức năng làm lạnh và xả tuyết theo chu kỳ.
2. Cấu tao, nguyên lý làm việc
a. Cấu tạo

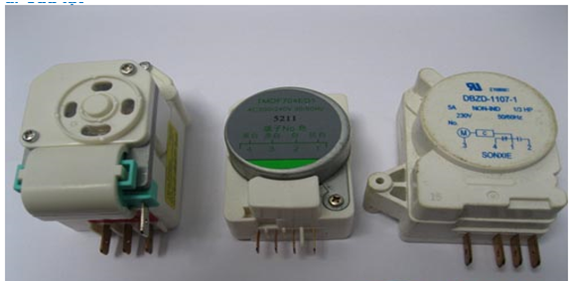

Rơle thời gian cấu tạo gồm: 1 động cơ điện công suất rất nhỏ, hệ thống bánh răng truyền động và giảm tốc, bánh cam và các tiếp điểm (trên bánh cam có gắn một núm xoay nhỏ)
b. Nguyên lý làm việc
- Khi động cơ điện có nguồn điện cung cấp thì rô to sẽ quay rồi truyền động sang hệ thống bánh răng giảm tốc, hệ thống bánh răng sẽ truyền động sang bánh cam làm quay bánh cam, khi bánh cam quay sẽ làm các tiếp điểm đóng ngắt để cấp điện cho blốc hoặc sấy dàn lạnh làm việc.
3. Phân loại
- Gồm có 2 loại:
+ Rơ le loại I (1- 3 )
+ Rơ le loại II (1- 4 )
+ Vì cuộn dây động cơ bên trong rơ le được nối với chân 1 và chân 3 nên được quy ước là loại I. Còn rơ le loại II thì cuộn dây động cơ mắc ở chân 1 và chân 4 nên được quy ước là loại II.
a. Rơ le thời gian loại I
+Chân 1: Được nối với 1 dây nguồn qua cầu chì nhiệt và sấy dàn lạnh.
+ Chân 2: Được nối với cảm biến âm
+ Chân 3: Được nối với nguồn còn lại qua rơ le khống chế nhiệt độ.
+ Chân 4: Nối với blốc và quạt gió.
Cuôn dây động cơ có công suất rất nhỏ nên điện trở rất lớn trong khoảng 5k→30KΩ.
b. Rơ le loại II
+ Chân 1: Được nối với nguồn qua cảm biến âm.
+ Chân 2: Được nối với sấy dàn lạnh và cầu chì nhiệt.
+ Chân 3 : Nối với nguồn còn lại qua role khống chế nhiệt độ.
+ Chân 4: Nối với bloc và quạt gió
