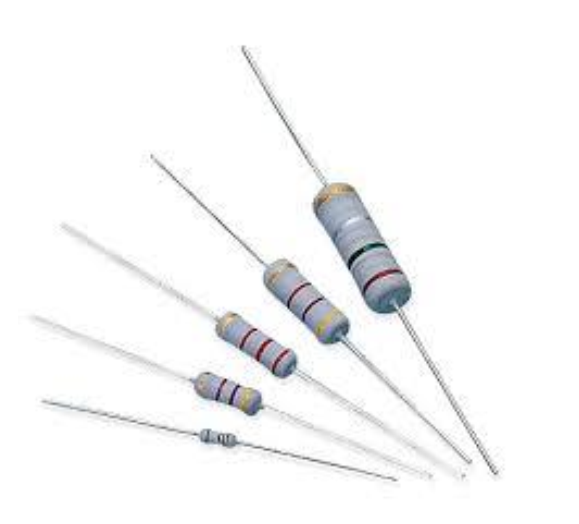

ĐIỆN TRỞ (R)

Điện trở là một đại lượng đặc trưng cho sự cản trở dòng điện. Khi sử dụng điện trở cho một mạch điện thì một phần năng lượng điện sẽ bị tiêu hao để duy trì mức độ chuyển dời của dòng điện. Nói một cách khác thì khi điện trở càng lớn thì dòng điện đi qua càng nhỏ và ngược lại. Khi dòng điện chạy qua điện trở sẽ sinh ra nhiệt lượng và được tính theo công thức:

P = I2.R


trong đó:
P là công suất, đo theo W
I là cường độ dòng điện, đo bằng A
R là điện trở, đo theo Ω
Đơn vị của điện trở là Ω , 1000Ω = 1KΩ ; 1000KΩ = 1MΩ v.vv

Điện trở được chia thành 2 loại:
- Điện trở: là các loại điện trở có công suất trung bình và nhỏ hay là các điện trở chỉ cho phép các dòng điện nhỏ đi qua
- Điện trở công suất: là các điện trở dùng trong các mạch điện tử có dòng điện lớn đi qua hay nói cách khác, các điện trở này khi mạch hoạt động sẽ tạo ra một lượng nhiệt năng khá lớn. Chính vì thế, chúng được cấu tạo nên từ các vật liệu chịu nhiệt.

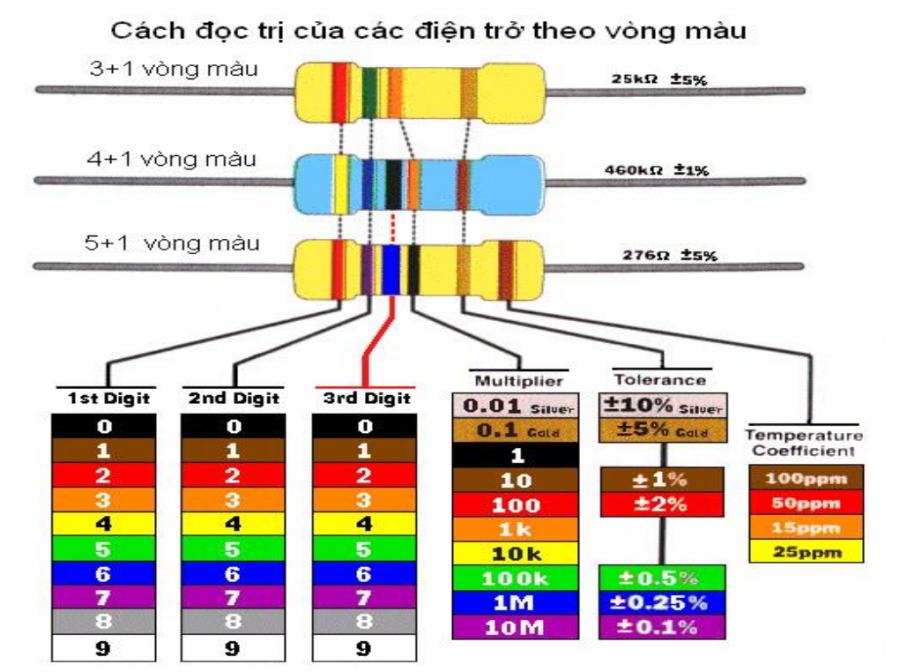

Cách đọc giá trị điện trở

- Điện trở 3 vòng màu:
+ 2 vòng đầu biểu diễn 2 chữ số có nghĩa thực
+ Vòng thứ 3 biểu diễn số chữ số 0 (bậc của lũy thừa 10)
+ Sai số δ=20 %

- Điện trở 4 vòng màu
+ 2 vòng đầu biểu diễn 2 chữ số có nghĩa thực
+ Vòng thứ 3 biểu diễn số chữ số 0 (bậc của lũy thừa 10)
+ Vòng thứ 4 biểu diễn dung sai (tráng nhũ )

- Điện trở 5 vòng màu:
+ 3 vòng đầu biểu diễn 3 chữ số có nghĩa thực
+ Vòng thứ 4 biểu diễn số chữ số 0 (bậc của lũy thừa 10)
+ Vòng thứ 5 biểu diễn dung sai (tráng nhũ)




Quy ước mã vạch màu

Đen 0 ; Nâu 1 ( 1%) ; Đỏ 2 (2% ); Cam 3; Vàng 4; Lục 5; Lam 6 ; Tím 7 ; Xám 8 Trắng 9 ; Vàng kim -1 ( 5%); Bạc kim -2 (10%)
Những giá trị trong ngoặc ( ) có ghi các phần trăm sai số cho phép.

Ứng dụng của điện trở

- Điện trở được sử dụng trong các mạch phân áp để phân cực cho Transistor đảm bảo cho mạch khuếch đại hoặc dao động hoạt động với hiệu suất cao nhất.
- Điện trở đóng vai trò là phần tử hạn dòng tránh cho các linh kiện bị phá hỏng do cường độ dòng quá lớn. Một ví dụ điển hình là trong mạch khuếch đại, nếu không có điện trở thì Transistor chịu dòng một chiều có cường độ tương đối lớn.
- Được sử dụng để chế tạo các dụng cụ sinh hoạt ( bàn là, bếp điện hay bóng đèn,…) hoặc các thiết bị trong công nghiệp (thiết bị sấy, sưởi,…) do điện trở có đặc điểm tiêu hao năng lượng dưới dạng nhiệt.
- Xác định hằng số thời gian: Trong một số mạch tạo xung, điện trở được sử dụng để xác định hằng số thời gian.
- Phối hợp trở kháng: Để tổn hao trên đường truyền là nhỏ nhất cần thực hiện phối hợp trở kháng giữa nguồn tín hiệu và đầu vào của bộ khuếch đại, giữa đầu ra của bộ khuếch đại và tải, hay giữa đầu ra của tầng khuếch đại trước và đầu vào của tầng khuếch đại sau.

Cách ghép các điện trở:
- Đấu nối tiếp: Các điện trở đấu nối tiếp có điện trở tương đương bằng tổng các điện trở.

- Điện trở đấu song song: các điện trở đấu song song được tính theo công thức

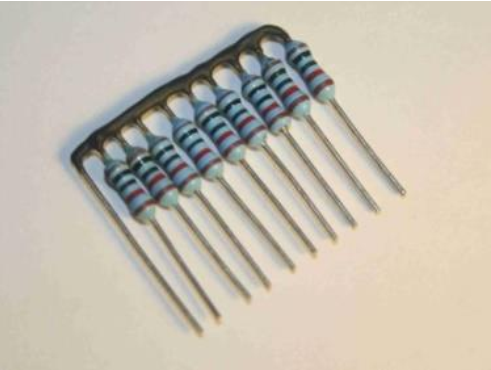

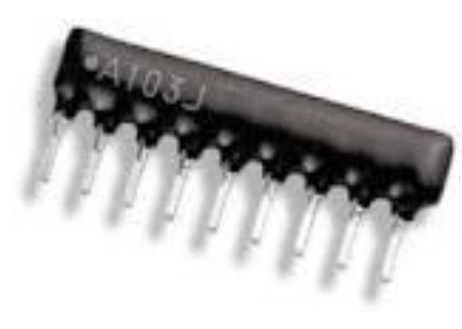

Điện trở thanh: Để tiết kiệm diện tích và tiện lợi khi thiết kế mạch người ta sử dụng điện trở thanh. Một điện trở thanh được chia thành nhiều nất, các nất của điện trở thanh đều có giá trị như nhau. Chân số 1 của điện trở thanh có kí hiệu dấu chấm tròn màu trắng là chân chung.


Bên trong điện trở thanh sẽ như thế này:



Cách đọc điện trở thanh giống cách đọc của điện trở dán. Cách đọc là : ABx 10C.  Ví dụ trên hình có ghi là 103J thì ta đọc gi trị nó là: 10x 103= 10K(Ôm) và sai số là J. Điện trở dán ghi là 6R8 thì có nghĩa nó có giá trị là 6,8 (Ôm)

Đo điện trở trong mạch : khi đo điện trở trong mạch ta nên hút chân của điện trở ra hoặc hút hẳn điện trở ra ngoài để đo cho chính xác. Nếu ta đo có kết quả lớn hơn so với giá trị ghi trên thân điện trở thì điện trở đó bị tăng trị số , nếu ta đo không lên kim ( giá trị tăng tới vô cùng ) thì điện trở đó bị đứt. Hiếm gặp trường hợp điện trở bị chập. Đối với điện trở công suất có thêm trường hợp: khi ta đo nguội ( không có điện) thì giá trị đúng, nhưng khi có điện thì điện trở nóng lên và bị sai số nhiều.
