CÁCH NỐI NGUỒN VÀ PHỤ TẢI MẠCH ĐIỆN BA PHA
1. Cách nối nguồn hình sao
Ba dây nối 3 điểm đầu A, B, C của nguồn đến phụ tải gọi là gọi là ba dây pha.
Dây dẫn nối điểm trung tính của nguồn tới điểm trung tính của tải gọi là dây trung tính.
Dòng điện đi trên các cuộn dây pha gọi là dòng điện pha IP, đi trên các dây gọi là dòng điện dây Id, và đi trên dây trung tính gọi là I0
Điện áp giữa hai đầu 1 cuộn dây pha gọi là điện áp pha(hay điện áp giữa một dây pha và dây trung tính) UA, UB, UC
Điện áp giữa 2 đầu của hai cuộn dây pha hay giữa 2 dây pha gọi là điện áp dây Ud (UAB, UBC, UAC)
Quan hệ giữa dòng điện dây và pha: Id= IP
Quan hệ giữa điện áp dây và pha: Ud =√3 Up
.png)

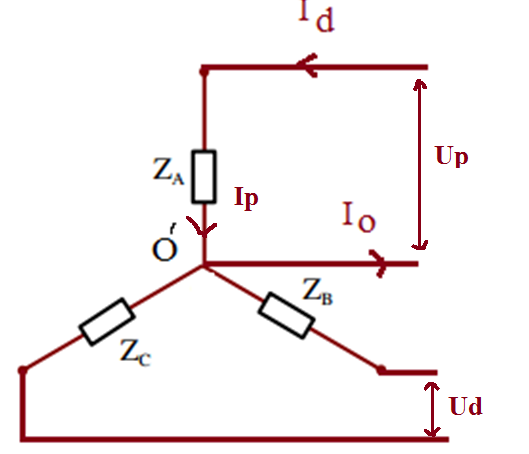

a. Nối phụ tải hình sao
.png)
Mạch điện ba pha 3 dây: Khi các phụ tải trong mạch đấu sao đối xứng (hay cân bằng là mạch có thành phần trở kháng bằng nhau ví dụ như động cơ ba pha, lò điện trở ba pha) khi đó dòng điện trên các pha có biên độ bằng nhau và lệch nhau 120 độ điện. Dòng điện đi trên dây trung tính bằng không nên ta bỏ qua dây trung tính và mạch điện trở thành mạch ba pha 3 dây
Mạch ba pha 4 dây: Khi các phụ tải có tổng trở khác nhau, mạch điện ba pha mất tính đối xứng. Dòng điện qua dây trung tính khác 0. Thông thường dòng điện đi trên dây trung tính nhỏ hơn dòng điện trên dây pha nên dây trung tính có thể có tiết diện nhỏ hơn dây pha dòng điện trên dây pha nên dây trung tính có thể có tiết diện nhỏ hơn dây pha
b. Cách nối tam giác
Muốn nối hình tam giác, ta lấy đầu pha này nối với cuối pha kia(đấu nối tiếp các pha) . Ví dụ A nối với Z; B nối với X; C nối với Y.
.png)
Quan hệ giữa dòng điện dây và pha: Id=√3IP
Quan hệ giữa điện áp dây và pha: Ud = Up
