Sơ đồ khối của tủ lạnh gia dụng

1.Sơ đồ khối.

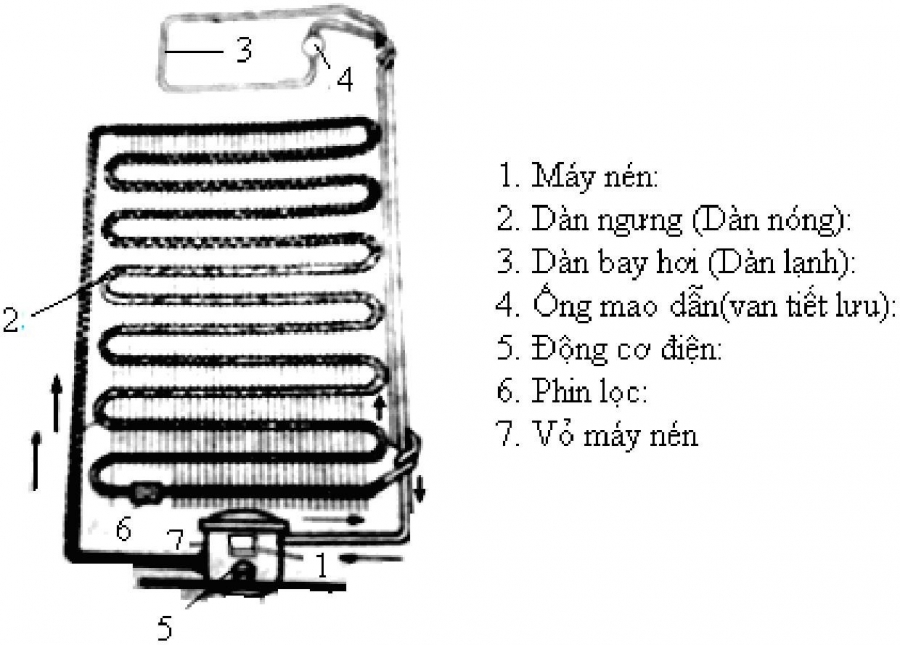

Hình 1.2 sơ đồ khối của tủ lạnh gia dụng

2.Chức năng của các khối trên sơ đồ

• Máy nén: Máy nén dùng để duy trì sự tuần hoàn của môi chất lạnh, là một bộ phận có nhiệm vụ chuyển chất làm lạnh ở thể hơi từ đường ống phía áp lực thấp đưa vào bộ nén có áp lực cao để chuyển sang bộ ngưngtụ.

• Dàn ngưng tụ(Dàn nóng): Dàn ngưng là thiết bị trao đổi nhiệt giữa một bên là môi chất lạnh ngưng tụ và một bên là môi trường làm mát là nước hoặc không khí.

• Dàn bay hơi (Dàn lạnh): Dàn bay hơi là thiết bị trao đổi nhiệt giữa một bên là môi chất lạnh sôi và một bên là môi trường cần làm lạnh như lạnh không khí, nước hoặc sản phẩm cần bảo quảnlạnh.

• Ống mao dẫn (van tiết lưu): Ống mao dùng để hạ áp suất của dòng môi chất lỏng lạnh từ áp suất ngưng tụ ở dàn ngưng xuống áp suất thấp ở dàn bay hơi tương ứng với nhiệt độ sôi cầnthiết.

• Phin lọc: Phin sấy là thiết bị lắp vào hệ thống lạnh để hút ẩm (hơi nước) còn sót lại trong vòng tuần hoàn của môi chấtlạnh.
