Nguyên lý hoạt động của bộ biến mô?
Nguyên lý hoạt động của bộ biến mô?
(1) Sự truyền mô men

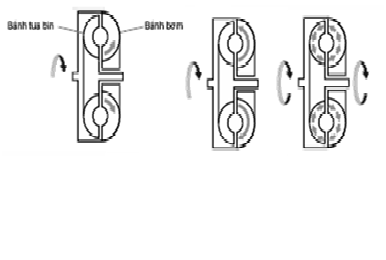

Khi tốc độ của bánh bơm tăng thì lực li tâm làm cho dầu bắt đầu chảy từ tâm bánh bơm ra phía ngoài.
 Khi tốc độ bánh bơm tăng lên nữa thì dầu sẽ bị ép văng ra khỏi bánh bơm Dầu va vào cánh của bánh tua bin làm cho bánh tua bin bắt đầu quay cùng chiều với bánh bơm
Dầu chảy vào trong dọc theo các cánh của bánh tua bin. Khi nó chui được vào bên trong bánh tua bin thì mặt cong trong của cánh sẽ đổi hướng dầu ngược lại về phía bánh bơm, và chu kỳ lại bắt đầu từ đầu
Việc truyền mô men được thực hiện nhờ sự tuần hoàn dầu qua bánh bơm và bánh tua bin.

( 2) Khuyếch đại mômen

Việc khuyếch đại mômen do bộ biến mô thực hiện bằng cách dẫn dầu khi nó vẫn còn năng lượng sau khi đã đi qua bánh tua bin trở về bánh bơm qua cánh của Stato.
Nói cách khác, bánh bơm được quay do mô men từ động cơ mà mô men này lại được bổ sung dầu quay về từ bánh tua bin. Có thể nói rằng bánh bơm khuyếch đại mô men ban đầu để dẫn động bánh tua bin.

4. Tính năng của biến mô

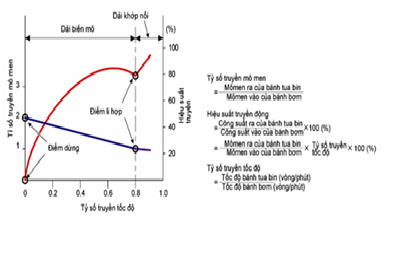

(1). Tỉ số truyền mômen và hiệu suất truyền

Độ khuyếch đại mômen do bộ biến mô sẽ tăng theo tỉ lệ với dòng xoáy. Có nghĩa là mômen sẽ trở thành cực đại khi bánh tua bin dừng.
Hoạt động của bộ biến mô được chia thành hai dải hoạt động:
  • Dải biến mô, trong đó có sự khuyếch đại mômen.
  • Dải khớp nối, trong đó chỉ thuần tuý diễn ra việc truyền mômen và sự khuyếch đại mômen không xảy ra.
Điểm li hợp là đường phân chia giữa hai phạm vi đó
Hiệu suất truyền động của bộ biến mô cho thấy năng lượng truyền cho bánh bơm được truyền tới bánh tua bin với hiệu quả ra sao
Năng lượng ở đây là công suất của bản thân động cơ, tỉ lệ với tốc độ động cơ (vòng/phút) và mômen động cơ.
Do mômen được truyền với tỉ số gần 1:1 trong khớp thuỷ lực nên hiệu suất truyền động trong dải khớp nối sẽ tăng tuyến tính và tỉ lệ với tỉ số tốc độ.
Tuy nhiên, hiệu suất truyền động của bộ biến mô không đạt được 100% và thường đạt khoảng 95%. Sự tổn hao năng lượng là do nhiệt sinh ra trong dầu và do ma sát. Khi dầu tuần hoàn nó được bộ làm mát dầu làm mát.
(2). Điểm dừng và điểm li hợp
  • Điểm dừng
chỉ tình trạng mà ở đó bánh tua bin không chuyển động. Sự chênh lệch về tốc độ quay giữa bánh bơm và bánh tua bin là lớn nhất
Tỉ số truyền mô men của bộ biến mô là lớn nhất tại điểm dừng (thường trong phạm vi từ 1,7 đến 2,5). Hiệu suất truyền động bằng 0.
GỢI Ý:
Ở phần thử điểm dừng mô tả dưới đây, tính năng của bộ biến mô và công suất ra của động cơ được kiểm tra khi động cơ chạy ở chế độ mở hết cỡ bướm ga (toàn tải) ở điểm dừng này.
  • Điểm li hợp
 Khi bánh tua bin bắt đầu quay và tỉ số truyền tốc độ tăng lên, sự chệnh lệch tốc độ quay giữa bánh tua bin và bánh bơm bắt đầu giảm xuống.
Khi tỷ số tốc độ đạt tới một trị số nào đó thì tỉ số truyền mômen trở nên gần bằng 1:1.
Nói cách khác, Stato bắt đầu quay ở điểm li hợp và bộ biến mô sẽ hoạt động như một khớp nối thuỷ lực để ngăn không cho tỉ số truyền mômen tụt xuống dưới 1
GỢI Ý KHI SỬA CHỮA:
Thử điểm dừng
Phép thử này được sử dụng để kiểm tra tính năng tổng thể của động cơ và hộp số (các li hợp và phanh của bộ truyền bánh răng hành tinh).
Nó được thực hiện bằng cách cố định xe, sau đó đo số vòng/phút của động cơ khi chuyển số sang dải “D’’ hoặc “R” và luôn đạp bàn đạp phanh

b. Nhiệm vụ của hệ thống điều khiển thủy lực ?
Bộ điều khiển thuỷ lực có ba chức năng sau.

Bơm dầu có chức năng tạo ra áp suất thuỷ lực. Bơm dầu sản ra áp suất thuỷ lực cần thiết cho hoạt động của hộp số tự động bằng việc dẫn động vỏ bộ biến mô (động cơ).

Áp suất thuỷ lực tạo ra từ bơm dầu được điều chỉnh bằng van điều áp sơ cấp. Ngoài ra, van bướm ga cũng tạo ra áp suất thuỷ lực thích hợp với công suất phát ra của động cơ.

BÀI VIẾT  THÁNG 5 /2022: T. QUỲNH
