1.Chức năng của máy nén.

  • Hút hết hơi môi chất lạnh tạo ra ở dàn bay hơi đồng thời duy trì áp suất cần thiết cho sự bay hơi ở nhiệt độ thấp. Nén hơi từ áp suất bay hơi lên áp suất ngưng  tụ và đẩy vào dàn ngưng.

  • Phải có năng suất khối lượng (lưu lượng môi chất qua máy nén) phù hợp với tải nhiệt của dàn bay hơi và dàn ngưng tụ.
    Máy nén trong tủ lạnh được đặt ở ngăn thấp nhất của tủ.

2.Cấu tạo của máynén.

Có hai loại máy nén:

  • Máy nén quay tròn.

  • Máy nén pittông.

2.1.Máy nén quay tròn.

  • Máy nén quay tròn thường chỉ có một xilanh, bên trong có phần quay mang trục ở giữa, phần quay này được đặt lệch trong vòng xilanh. Lúc máy đang vận hành, nhờ có nhiều cánh quay nhanh nên chất làm lạnh ở thể hơi bị hút vào rồi bị nén lại rất mạnh xong được đưa thẳng ra đường ống đi.

  • Máy nén quay tròn thường thuộc kiểu bọc kín, do đó vận hành rất êm, ít bị rò chất làm lạnh đồng thời yêu cầu bảo dưỡng cũng ít. Các loại tủ lạnh gia đình thường dùng loại này.

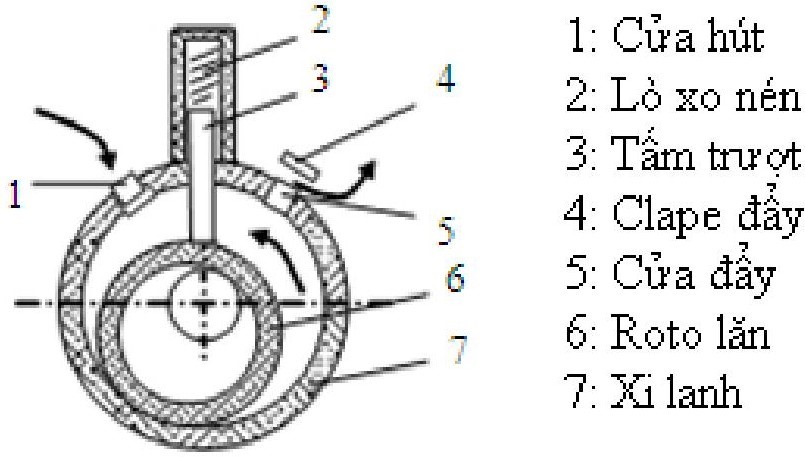

Hình 2.1 Cấu tạo của máy nén kiểu quay tròn


Hoạt động

Xi lanh 7 hình trụ đứng im rô to lệch tâm 6 quay trên bể mặt xi lanh. Ngăn cách giữa khoang hút và khoang đẩy là tấm trượt 3 khi pit tông lăn trên xilanh luôn luôn tồn tại hai  khoang, khoang hút có thể tích lớn dần và khoang nén có thể tích nhỏ dần. Có một thời điểm khi điểm cao của rôto nằm trên tấm trượt 3 khoang nén bằng không và khoang hút đạt cực đại. Khi pittông lăn  qua  clapê  hút lại  xuất  hiện  hai khoang hút và nén.

Ngoài loại máy nén rô to quay tròn còn loại máy nén rôto tấm trượt (không giới thiệu ở đây). Loại máy nén rô to quay tròn có ưu điểm là đơn giản, ít chi tiết. Nhược điểm là công nghệ gia công khó, bôi trơn cũng khó khăn. Chúng được sử dụng rộng rãi trong các loại máy điều hoà nhiệt độ một khối. Vì stato của động cơ gắn liền với vỏ ngoài của lốc nên khó quấn lại động cơ khi bịcháy.

2.2.Máy nén pittông.

+ Máy nén Pít tông sở dĩ nén được chất làm lạnh lưu thông khắp hệ thống lạnh nhờ chuyển động tới lui của pít tông trong lòng xilanh. Ngay tại bộ phận nén có hai van: đó là van hút và van xả, lúc nào cũng sẵn sàng để khi pít tông kéo xuống thì chất làm lạnh thể hơi được hút vào cửa van hút, đến khi pít tông đẩy lên thì van hút bị đóng chặt lại, chất làm lạnh thể hơi bị nén mạnh rồi được đẩy ra cửa vanxả.

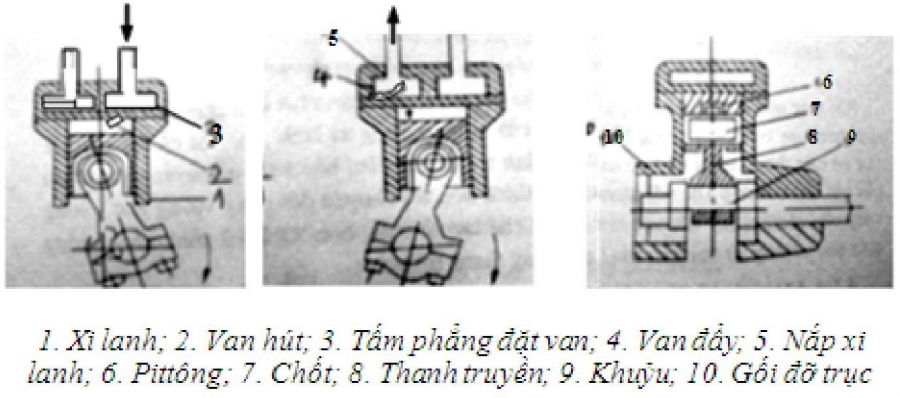

Hình 2.2 Cấu tạo của máy nén Pít tông

Hoạt động:

Pittông chuyển động lên xuống trong xilanh. Khi pittông di chuyển từ trên xuống dưới, áp suất trong khoang hút giảm, clapnê hút tự động mở ra do chênh lệch áp suất, máy nén thực hiện quá trình hút. Khi pittông đạt điểm chết dưới,  quá trình hút kết thúc, pittông đổi hướng chuyển động lên trên thực hiện quá trình nén. Khi áp suất trong xilanh cao hơn áp suất trong khoang đẩy, clapê đẩy tự động mở ra cho môi chất đi vào khoang đẩy. Quá trình đẩy hơi môi chất kết thúc khi xilanh đạt điểm chết trên. Quá trình hút và nén lại lặp lại. Với tủ lạnh dùng môi chấtR12, nhiệt độ sau khi ra khỏi máy nén khoảng trên 800C.
Ưu điểm của máy nén kiểu pittông là công nghệ gia công đơn giản, dễ bôi trơn, có thể đạt tỉ số nén pittông n = Pk/P0 ≈ 10 với một cấp nén, trong đó Pk là áp suất trên dàn ngưng, P0 là áp suất sau ống mao dẫn (dàn bay hơi).
Nhược điểm của máy nén pittông là có nhiều chi tiết và cặp ma sát nên dễ bị mài mòn. Máy nén pittông ứng dụng rộng rãi trong tủ lạnh gia đình và cả máy lạnh có công suất lớn.
