Dàn ngưng tụ
Dàn ngưng tụ
1.   Nhiệm vụ của Dàn ngưng tụ:

-   Dàn ngưng là thiết bị trao đổi nhiệt giữa một bên là môi chất lạnh ngưng tụ và một bên là môi trường làm mát là nước hoặc không khí.

Nhiệm vụ: dàn ngưng của hệ thống lạnh có nhiệm vụ thải nhiệt của môi chất ngưng tụ ra ngoài môi trường. lượng nhiệt thải qua dàn ngưng đúng bằng lượng nhiệt mà dàn bay hơi thu ở trong tủ để làm lạnh cộng với điện năng tiêu tốn cho máy nén.

Vị trí lắp đặt dàn ngưng: dàn ngưng tủ lạnh, một đầu (đầu vào) được lắp vào đầu đẩy của máy nén, đầu kia (đầu môi chất lỏng ra) được lắp vào phin sấy lọc trước khi nối với ống mao.dàn ngưng được bố trí sao cho việc đối lưu không khí là tốt nhất để tủ thải nhiệt được dễ dàng.

2.   Cấu tạo:
Dàn ngưng tụ gồm có những đoạn ống bằng thép sơn đen uốn cong hình chữ U mang thêm nhiều cánh tản nhiệt. Dàn ngưng của tủ lạnh hấp thụ thường làm bằng ống thép lớn có 1,2 vòng xoắn, cánh tản nhiệt bằng thép tấm hình vuông hoặc tròn. ống thép thường là Φ5 với cánh tản nhiệt bằng dây thép Φ= 1,2 ÷ 2 hàn đính lên ống thép. Môi chất đi từ trên xuống, không khí đối lưu tự nhiên từ dưới lên, thực hiện trao đổi nhiệt ngượcdòng.

Các loại dàn ngưng thường được biểu diễn như hình vẽ:

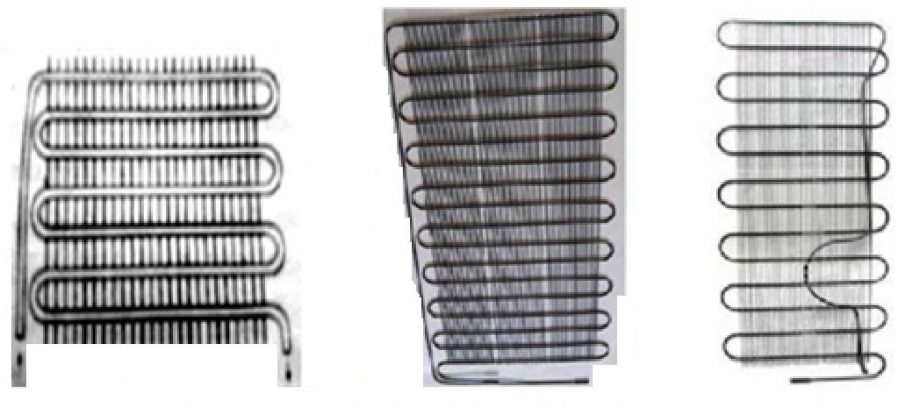

Hình 2.3 Các loại dàn ngưng tụ


  • Trên hình vẽ ống đồng được bố trí nằm ngang (thường là ống thép Φ5). Nhưng cánh tản nhiệt dạng tấm liền hoặc có dập các khe gió để tạo đối lưu không khí tốt hơn.
  • Các ống xoắn thường được bố trí nằm ngang nhưng ở một số tủ lạnh đời mới người ta lại bố trí dàn ống xoắn thẳng đứng. Bố trí theo kiểu thẳng đứng, đầu ra của môi chất lạnh lỏng ở xa đầu lốc nên không bị nhiệt thải ở đầu lốc làm cho nóng lên. Đây cũng là ưu điểm cơ bản so với dàn ống nằm ngang.
  • Nói chung các loại dàn ống có cánh tản nhiệt bằng dây thép là thông dụng nhất vì công nghệ chế tạo dễ dàng, bảo dưỡng sửa chữa cũng thuậnlợi.
  • Ngoài các loại dàn ngưng bằng các dàn ống thép, còn có các loại dàn ngưng khác cả về kết cấu cũng như vật liệu chế tạo. Tủ 3и/l thường sử dụng loại dàn ngưng tấm nhôm. Các loại dàn ngưng này được chế tạo từ 2 lá nhôm dầy 1,5 mm, cán dính với nhau, ở giữa có các rãnh cho môi chất lưu thông thay cho các ống. Khoảng giữa các rãnh có dập các khe gió để nâng cao khả năng đối lưu không khí qua dàn.
  • Do hệ số truyền nhiệt của lá nhôm lớn, và do tạo được bề mặt trao đổi nhiệt lớn nên lọai dàn ngưng này gọn nhẹ hơn các loại dàn ngưngkhác.
  • Hiện nay dàn ngưng thường được bố trí phía trong vỏ tủ phía sau hoặc cả hai bên nên không nhìn thấy dànngưng.
3.Quan sát vị trí lắp đặt dàn ngưng

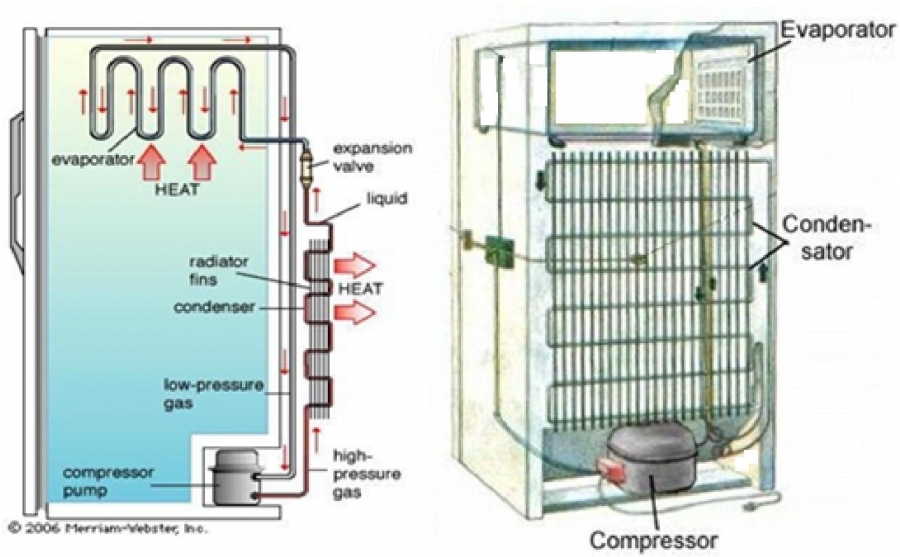

Hình 2.4 Vị trí dàn ngưng tụ
