Đặc điểm cấu tạo của tủ lạnh
Một tủ lạnh bao giờ cũng gồm hai phần chính là hệ thống máy lạnh và vỏ cách nhiệt. Hai phần này được lắp ghép với nhau sao cho gọn gàng, tiện lợi nhất cả về mặt chế tạo, bao bì, đóng gói, vận chuyển, vận hành, sử dụng, mỹ quan. Các loại tủ treo tường thường đặt máy phía trên tủ, có loại tủ có ngăn riêng để đặt máy, nhưng thường gặp nhất là loại tủ lạnh có máy đặt ở phía sau, bên dưới của tủ, dàn ngưng tụ đặt phía sautủ.
Cách nhiệt gồm: vỏ tủ cách nhiệt bằng polyurethan hoặc polystirol, vỏ ngoài bằng tôn sơn màu trắng hoặc màu sáng bên trong là khung bằng nhựa. Trong tủ lạnh có bố trí các giá để thực phẩm, cửa tủ lạnh cũng được cách nhiệt, phía trong cửa bố trí các giá để đặt chai lọ, trứng bơ .v.v..
1.Cấu tạo buồng của tủ lạnh gia dụng
Buồng lạnh có cấu tạo gồm các bộ phận chính sau (tuỳ theo yêu cầu và vốn đầu tư, có thể được làm một phần hoặc toàn bộ bằng vật liệu Inox chống gỉ):
-
Thân bằng Inox có bảo ôn giữlạnh.
-
Các khoang chứa bảo quản nhiệt độ và độ ẩm theo yêu cầu và giá đỡ (nếucó).
-
Khung và chânđế.
-
Hệ thống lạnh (mới hoàn toàn) chạy bằng điện dân dụng 220V và đồng hồ nhiệt độ, độ ẩm trong kho (nếucần);
-
Các thiết bị phụ trợkhác.
.jpg)

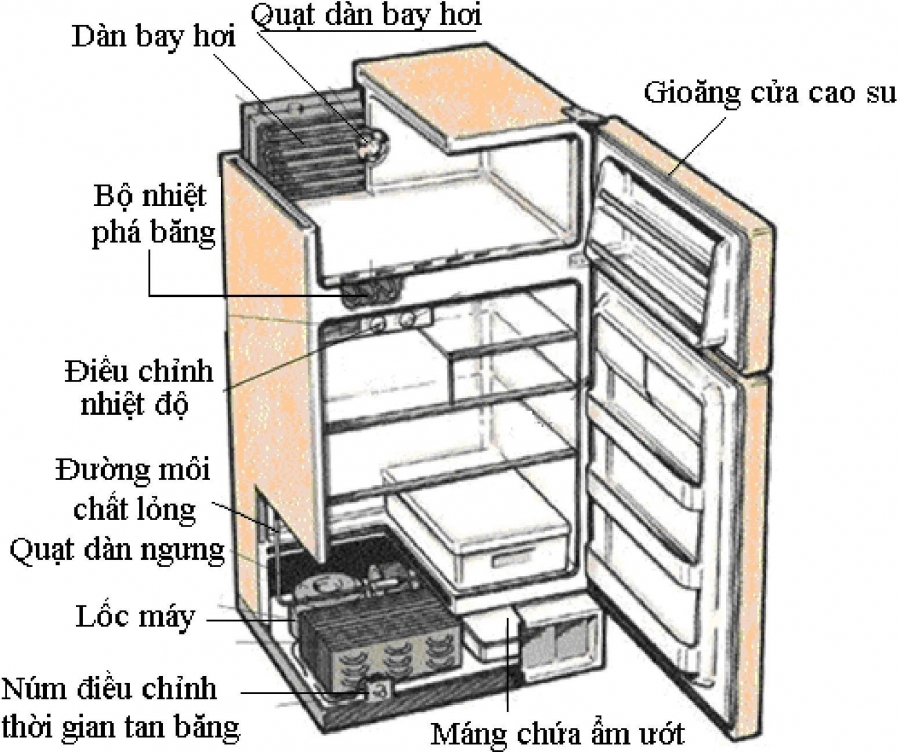

Hình 1.1 Cấu tạo tủ lạnh gia đình
2. Hệ thống ống dẫn trong tủ lạnh gia dụng
Hệ thống ống dẫn chất làm lạnh bao gồm tất cả những đường ống đồng trong hệ thống lạnh, có nhiệm vụ tổng quát là tiếp nhận và dẫn chất làm lạnh di chuyển theo một chiều hướng nhất định để hoàn tất một chu trình làm lạnh.
Sau đây chúng ta sẽ tìm hiểu nhiệm vụ của ba đường ống quan trọng:
-
Đường ống đi (discharge line): Là một đường ống có nhiệm vụ tiếp nhận chất làm lạnh thể hơi vừa được ép nóng từ máy nén đẩy sang để rồi chuyển qua bộ ngưng tụ(conderser).
-
Đường dẫn thể lỏng (liquid line): là một đường ống có nhiệm vụ tiếp nhận chất làm lạnh thể lỏng vừa được làm mát từ bộ ngưng tụ đưa sang để chuyển qua bộ bốc hơi(evaporator).
-
Đường ống về (suction line): là một đường ống có nhiệm vụ tiếp nhận chất làm lạnh thể hơi vừa xong từ bộ bốc hơi đưa sang để rồi trở về máy nén (compressor) để tạo một chu trìnhmới.
3. Máy nén khí
Máy nén dùng để duy trì sự tuần hoàn của môi chất lạnh, là một bộ phận có nhiệm vụ chuyển chất làm lạnh ở thể hơi từ đường ống phía áp lực thấp đưa vào bộ nén có áp lực cao để chuyển sang bộ ngưng tụ.
-
Máy nén ở các loại tủ lạnh hay tủ ướp thường được đặt ở ngăn thấp nhất củatủ.
-
Yêucầu
+ Máy nén làm việc ổn định, có tuổi thọ và độ tin cậy cao, không ồn và không dung.
+ Máy nén của tủ lạnh gia đình chủ yếu là loại máy nén pit tông 1 hoặc 2 xilanh. Máy nén pit tông dùng cơ cấu tay quay thanh truyền biến chuyển động quay của động cơ điện thành chuyển động tịnh tiến qua lại của pittông. Quá trình hút và nén thực hiện nhờ sự thay đổi thể tích của khoảng giữa pittông và xilanh.
4. Bộ điều khiển nhiệt trong tủ lạnh
Bộ điều nhiệt như là công tắc tự động có nhiệm vụ làm điều hòa nhiệt độ tại bộ bốc hơi.
- Trên thị trường hiện nay có hai bộ điều nhiệt:
+ loại thường: dùng cho tất cả loại máy lạnh, tủ lạnh hoặc tủ ướp lạnh.
+ Loại đặc biệt: dùng riêng cho các loại tủ lạnh có hệ thống xả đá. Loại này có thêm một khóa sẵn bên trong để làm ngưng máy nén lại trong khi xả đá cho đến khi ngăn bốc hơi ấm lên tới 2,8°C thì .bộ điều nhiệt đóng mạch điện lại và máy nén chạy lại như thường.
