Phanh đĩa thường được sử dụng phổ biến trên các xe có vận tốc cao, đặc biệt hay gặp ở cầu trước. Phanh đĩa ngày nay được sử dụng rộng dãi cho cả cầu trước và cầu sau vì nó mang nhiều ưu điểm:

- Khối lượng các chi tiết nhỏ, kết cấu gọn, tổng khối lượng các chi tiế t không treo nhỏ, nâng cao tính êm dịu và bám đường của xe;
- Khả năng thoát nhiệt ra môi trường dễ dàng;
- Dễ dàng trong sủa chữa và thay thế tấm ma sát;
- Cơ cấu phanh đĩa cho phép mô men phanh ổn định khi hệ số ma sát thay đổi, điều này gúp cho các bánh xe làm việc ổn định nhất là ở tốc độ cao;
- Dễ dàng bố trí cơ cấu tự điều chỉnh khe hở má phanh.
Tuy có nhiều ưu điểm hơn so với cơ cấu phanh kiểu tang trống nhưng cơ cấu phanh đĩa vẫn tồn tại nhược điểm là cơ cấu phanh khó có thể tránh bụi bẩn và đất cát vì phanh đĩa không che chắn kín hoàn toàn do vậy ở các xe có tính việt dã cao không dùng cơ cấu loại này.

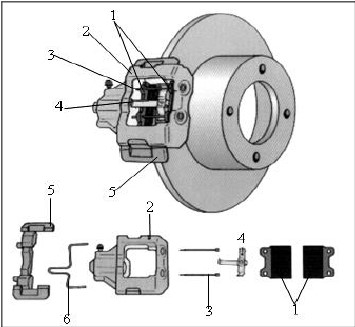

3.2.2.1 Cấu tạo.

1. Má phanh.
2. Cụm xy lanh.
3. Bu lông.
4. Vít xả không khí.
5. Giá đỡ má phanh
6. Lò xo chống ồn

Hình 3.13 Cấu tạo phanh đĩa.

3.2.2.2. Nguyên lý hoạt động.

Áp suất thuỷ lực từ xy lanh chính qua đường dẫn dầu phanh đén xy lanh bánh xe đẩy pít tông dịch chuyển làm cho các má phanh đĩa ép cả hai bên rotor phanh đĩa làm cho bánh xe dừng lại.

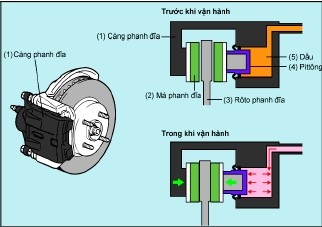

Hình 3.14 Hoạt động của phanh đĩa.

 Trong quá trình phanh do má phanh và rotor phanh ma sát phát sinh nhiệt nhưng do rotor phanh và thân phanh để hở nên nhiệt do ma sát sinh ra dễ bị tiêu tán.

3.2.2.3 Phân loại càng phanh đĩa.

a. Loại càng phanh cố địn h.

Gồm hai xy lanh công tác đặt hai bên, số xy lanh có thể là bốn đặt đối xứng nhau hoặc ba xy lanh trong đó hai xy lanh bé một bên và một xy lanh lớn một bên.

1. Má phanh.
2. Càng phanh cố định.
3. Pít tông phanh.
4. Đĩa phanh.

Hình 3.15 Càng phanh cố định.


b. Loại càng phanh di động .
Sử dụng một xy lanh, giá đỡ xy lanh được di động trên trục dẫn hướng. Khi phanh má phanh bị đẩy càng phanh trượt theo chiều ngược lại và đẩy rotor phanh từ cả hai bên. Cấu tạo bao gồm:

1. Đĩa phanh.
2. Càng phanh.
3. Dầu phanh.
4. Pít tông phanh.
5. Má phanh di động.
6. Má phanh cố định.
7. Giá dẫn hướng.

Hình 3.16 Càng phanh di động.

c. Các loại đĩa phanh.

Cũng giống như trống phanh, đĩa phanh tạo ra bề mặt ma sát với má phanh và được làm bằng thép đúc. Tùy theo điều kiện sử dụng của từng xe mà ta có các loại đĩa phanh khác nhau:

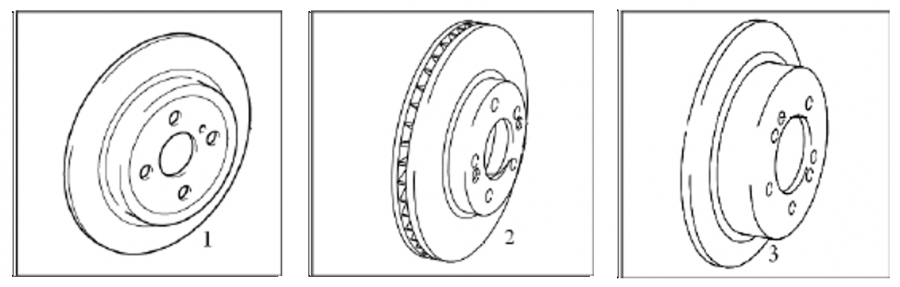

Hình 3.17 Các loại đĩa phanh.

1. Loại đặc; 2. Loại có lỗ thông gió; 3. Loại có trống phanh đỗ

d. Má phanh.

Hầu hết các má phanh có lưng đỡ là một tấm đệm phẳng bằng kim loại. Các má phanh của loại cố định và má phanh phía trong của của loại di động thường được thiết kế để giảm khe hở giữa các mặt tiếp giáp. Khe hở chỉ vừa đủ cho sự chuyển động khi phanh hoặc nhả.

1. Má phanh
2. Tấm chống ồn

Hình 3.18 Má phanh.

 Má phanh ở phanh đĩa cơ bản giống má phanh ở phanh tang trống. Thông thường, ở các xe dẫn động bằng bánh trước thì má phanh có trộn bột kim loại để tăng nhiệt độ làm việc. Má phanh được gắn với lưng đế bằng cách tán rivê, dán hoặc kết dính bằng cách đúc. Bề mặt các má phanh phẳng, đầu trước má phanh theo chiều quay rô to hay còn gọi là đầu dẫn hướng sẽ luôn nóng hơn đầu bên kia, vì thế sẽ mòn nhanh hơn.

e. Chỉ báo mòn má phanh .

Khi má phanh đĩa mòn và cần phải thay thế, cái chỉ báo mòn má phanh đĩa sẽ phát ra tiếng rít để báo cho người lái. Trong trường hợp xe Corolla, sự cảnh báo diễn ra khi độ dày thực của má phanh còn khoảng 2,5 mm.

* Cấu tạo và hoạt động:

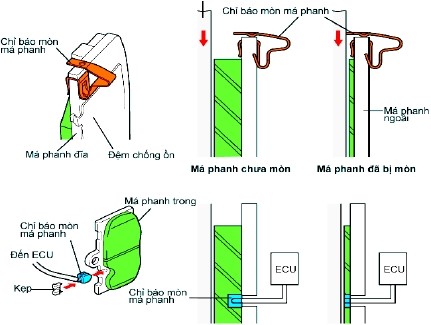

Hình 3.19 Bộ phận báo mòn má phanh.

Khi độ dày của má giảm xuống đến độ dày nói trên, cái chỉ báo mòn má phanh, được gắn cố định vào tấm phía sau của má phanh sẽ tiếp xúc với rotor của đĩa phanh và phát ra tiếng kêu rít trong khi xe chạy.

Gợi ý:

Có loại chỉ báo mòn má phanh kiểu cảm biến như trình bày ở phía dưới bên trái của hình vẽ.

Khi cảm biến mòn đi cùng với má phanh đĩa, mạch của bộ cảm biến bị hở. Bộ ECU phát hiện mạch hở này và báo cho người lái biết.
