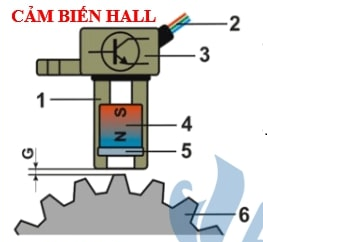

1. Vỏ cảm biến
2. Dây tín hiệu ra
3. IC
4. Nam châm vĩnh cửa
5. Phần tử Hall
6. Bánh răng kích từ
G. Khe hở không khí
.png)
Hình 2.24: Cấu tạo cảm biến trục khuỷu loại Hall

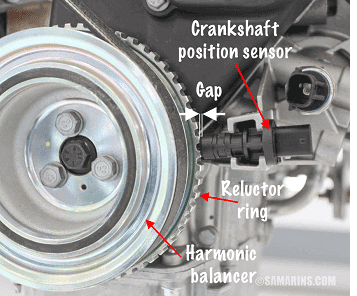

Cảm biến vị trí trục khuỷu loại Hall gồm có mạch IC Hall làm bằng phần tử Hall được đặt gần một nam châm vĩnh cửa. Một bánh răng kích từ được lắp ở trên trục khuỷu.

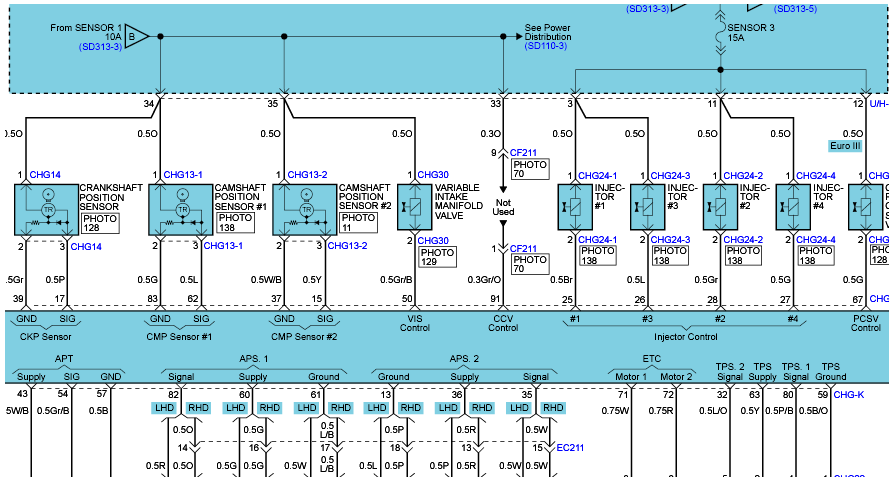

Nguyên lý hoạt động

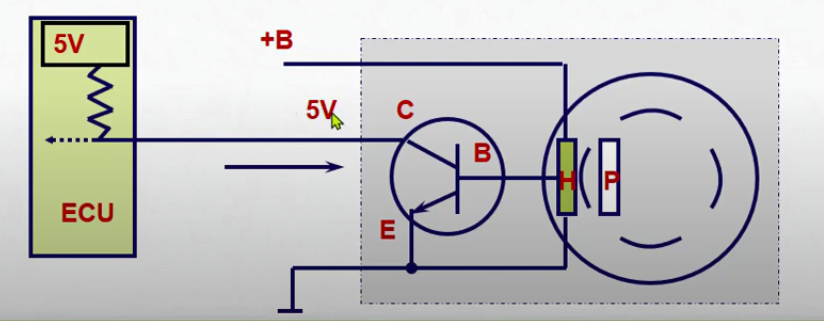

Khi cánh chắn ra khỏi khe hở giữa IC hall và nam châm, từ trường sẽ xuyên qua khe hở tác dụng lên IC Hall làm xuất hiện điện áp điều khiển tại chân B của transistor, làm cho transistor dẫn. Kết quả là trên đường dây tín hiệu tại cực C, điện áp sẽ giảm xuống chỉ còn 0V. Khi cắn chắn đi vào khe hở giữa nam châm và IC Hall từ trường bị cánh chắn khép kín, không tác động lên IC Hall, tín hiệu điện áp từ IC Hall mất làm transistor ngắt. Tín hiệu điện áp lúc này bằng điện áp từ khóa điện hoặc từ nguồn nuôi cảm biến.
Như vậy, khi làm việc cảm biến Hall sẽ tạo ra xung vuông làm tín hiệu để ECU xác nhận làm tín hiệu đánh lửa và tốc độ động cơ.
