Xy lanh bánh xe được bắt chặt trên mâm phanh, nó có nhiệm vụ tạo ra lực điều khiển để ép guốc phanh vào tang trống. Hầu hết các xy lanh bánh xe có dạng trụ tròn với cúp pen làm kín và pít tông ở hai đầu, mỗi pít tông tác dụng lực như nhau lên mỗi guốc phanh. Tuỳ theo loại kết cấu phanh mà xy lanh bánh xe sử dụng có thể là kiểu xy lanh đơn nghĩa là chỉ có một pít tông và một cúp pen được sử dụng ở một đầu còn đầu kia hàn kín hoặc có một số ít xe sử dụng xy lanh bánh xe có đường kính bậc tức là hai pít tông và hai cúp pen có đường kính khác nhau được dùng ở hai đầu xy lanh, nó sẽ tạo ra lực tác động khác nhau lên guốc phanh.

1. Sơ đồ cấu tạo.

1. Cần đẩy.
2. Cao su che bụi.
3. Pít tông.
4. Lò xo.
5. Buồng áp suất
6. Đường dầu vào

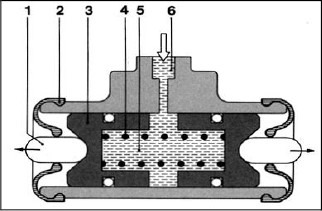

Hình 2.7 Cấu tạo xy lanh bánh xe.

Piston của xy lanh bánh xe được chế tạo bằng nhôm đúc hoặc nhựa dẻo, phía trong của Piston phẳng và nhẵn bóng. Thân xy lanh được chế tạo bằng nhôm đúc, gang hoặc bằng nhựa dẻo.

2. Nguyên tắc hoạt động

- Áp suất thủy lực truyền từ xy lanh chính qua đường dầu vào đẩy Piston đi ra tác động vào cần đẩy ép guốc phanh vào trống phanh thực hiện quá trình phanh bánh xe.
- Khi nhả bàn đạp phanh, áp suất ở buồng áp suất mất đi, lò xo kéo Piston về vị trí ban đầu.

Hầu hết các xy lanh bánh xe đều có dạng hình trụ tròn với cúp pen làm kín và Piston ở hai đầu, mỗi Piston tác dụng lực như nhau lên mỗi guốc phanh. Một số loại chỉ có một Piston và một cúp pen ở một đầu xy lanh còn đầu còn lại được hàn kín hoặc có xy lanh bánh xe được thiết kế đường kính bậc, đường kính của xy lanh với hai Piston và hai cúp pen có đường kính khác nhau.
