Theo qui ước:
Dây chung: màu trắng; Dây chạy: màu xanh; Dây đề: màu đỏ.

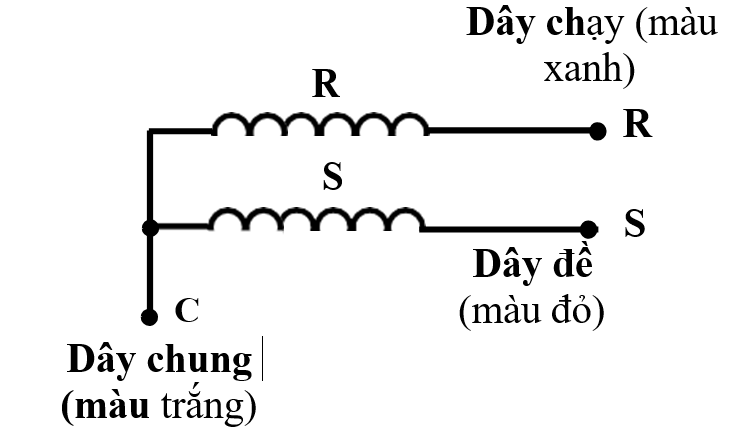

Hình 3.4: QUI ƯỚC CÁC ĐẦU DÂY RA

Tuy nhiên qui ước này là không bắt buộc, nên ta phải đo kiểm để xác định các đầu dây của động cơ như sau:

Từ cơ sở: cuộn chạy quấn bằng dây to, ít vòng và cuộn đề quấn bằng dây nhỏ nhiều vòng hơn nên ta có: R_C < R_Đ . Đây chính là sơ sở để đo kiểm để xác định các đầu dây của ĐKB 1 pha.

Mạch thí nghiệm như hình vẽ:

a. Loại có 4 đầu dây ra:

Trường hợp động cơ 4 đầu dây ra thì căn cứ vào R_C < R_Đ để xác định.

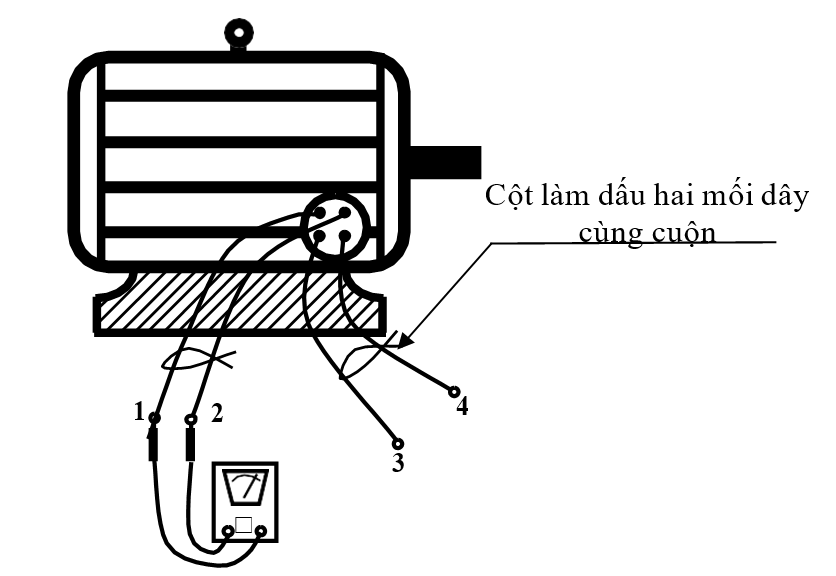

Hình 3.5: Xác định các đầu dây động cơ một pha 4 đầu dây ra

Dùng ômmét đo lần lượt từng cặp trong 4 mối dây ra, hai mối dây liên lạc với nhau là hai mối dây của cùng một cuộn. Đánh dấu từng cuộn và ghi nhận giá trị điện trở.

Kết luận: Cặp nào có điện trở lớn hơn đó chính là hai đầu của cuộn đề

Cặp nào có điện trở nhỏ hơn đó chính là hai đầu của cuộn chạy.

a. Loại có 6 đầu dây ra:

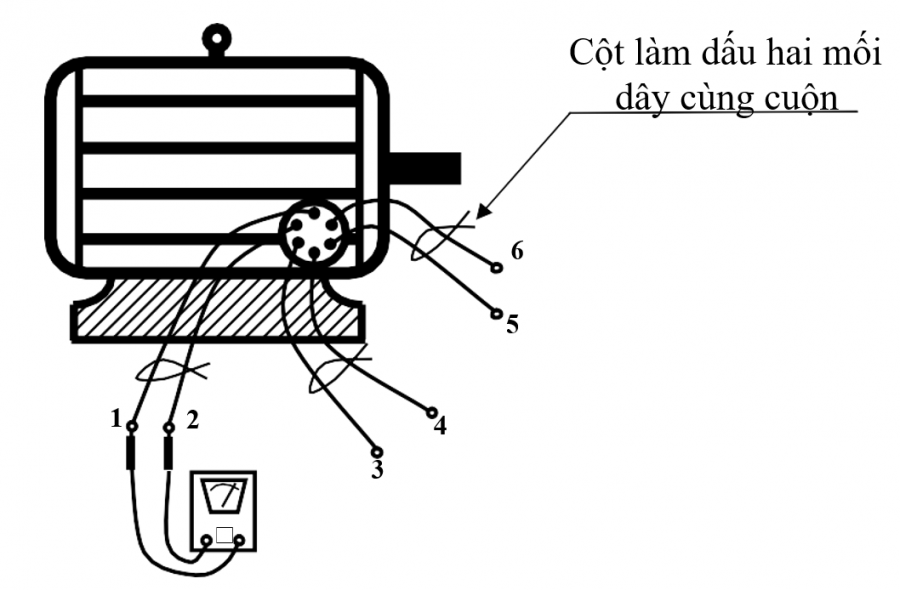

Hình 3.6: Xác định các đầu dây động cơ một pha 6 đầu dây ra


Dùng ômmét đo lần lượt từng cặp trong 6 mối dây ra, hai mối dây liên lạc với nhau là hai mối dây của cùng một cuộn. Đánh dấu từng cuộn và ghi nhận giá trị điện trở.

Kết luận: Cặp nào có điện trở lớn hơn đó chính là hai đầu của cuộn đề.

Hai cặp nào có điện trở bằng nhau và nhỏ hơn điện trở cặp còn lại đó chính là bốn đầu của cuộn chạy.

a.Loại chỉ có 3 đầu dâyra:

Sau ba lần đo ta nhận được 3 giá trị điện trở khác nhau, căn cứ vào các giá trị này ta kết luận:

• ứng với lần đo có điện trở lớn nhất (kim quay yếu nhất) thì đầu dây còn lại là dây chung.

• ứng với lần đo có  điện trở bé nhất (kim quay mạnh nhất) thì  đầu dây còn lại là dây đề.

• ứng với lần đo có điện trở trung bình (kim quay vừa phải) thì đầu dây còn lại là dây chạy.

b.Trường hợp động cơ khởi động bằng nội trở:

- ứng với lần đo có điện trở nhỏ hơn thì đầu dây còn lại là dây đề.

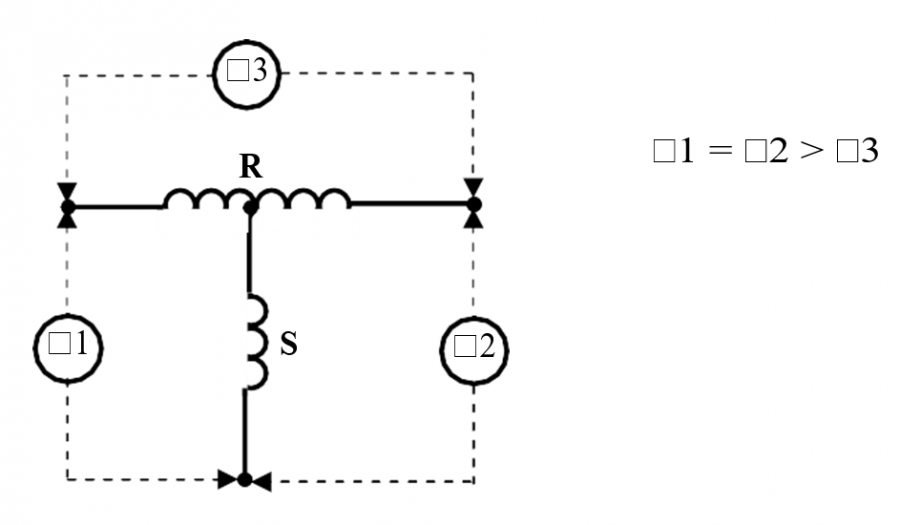

Hình 3.7: Xác định các đầu dây động cơ một pha khởi động bằng nội trở
