BÀI HỌC BỘ CÁP NGUỒN HẠ THẾ TỰ ĐỘNG
BỘ CÁP NGUỒN HẠ THẾ TỰ ĐỘNG

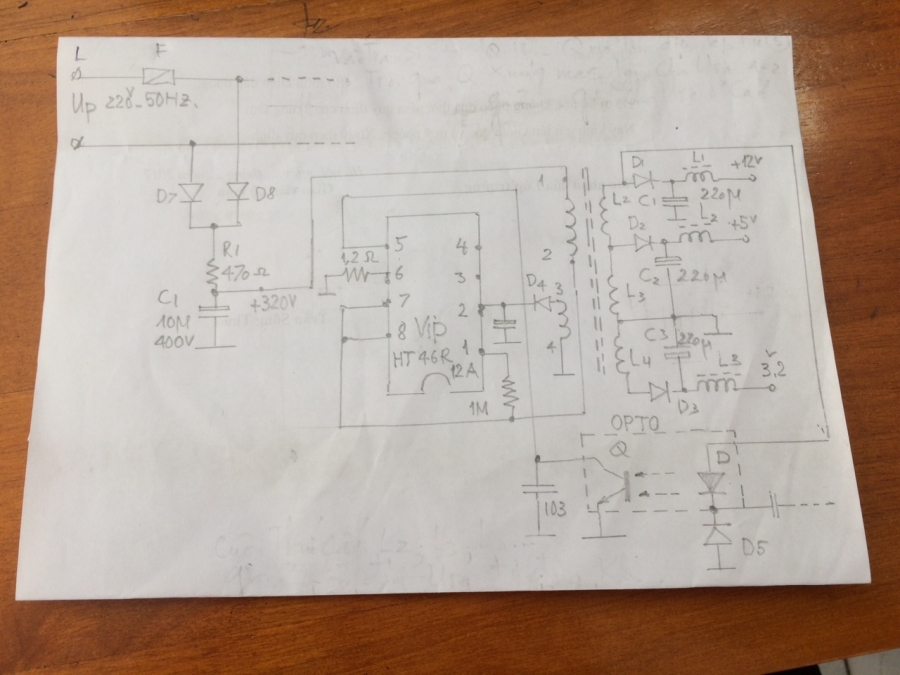

MẠCH SỬ DỤNG IC VIP – HT – 46R – 12A qua MBA xứng ra 3 chế độ điện áp : 12v,5v, 3.2v
D > D8, nắm nguồn điện lưới, qua tụ C1 cấp cho IC víp qua cuộn sơ cấp 1-2 thứ cấp có 3 cuộn dây lấy ra 3 chế độ điện áp qua:
 D1 nắm ra 12v
D2 nắm ra 5v
D3 nắm ra 3.2v
Khi điện ra quá lớn, ở L2 Đi ốt D sáng chiếu vào transistor Q lớn – Q mở lớn điện áp từ 5 trôi qua Q xuống mas làm cho Ura 1-2 giảm giữ cho Ura ở các cuộn thứ cấp L2, L3, L4,..
Giảm ổn định Ura tự động khi nguồn điện lưới tăng giảm đột biến.
Ứng dụng : các loại Mạch nguồn điều khiển từ xa
