Xác Định Các Cuộn Dây, Các Đầu Dây Trong Động Cơ Ba Pha


Xác Định Các Cuộn Dây, Đầu Dây Trong Động Cơ Ba Pha

Như các bạn đã biết trong động cơ ba pha có 3 cuộn dây giống nhau. Trong quá trình đấu nối động cơ vào lưới điện ba pha cần xác định đúng các cuộn dây, các đầu đầu A, B, C các đầu cuối X, Y, Z của động cơ. Để đấu nối cho chính xác. Nếu không động cơ sẽ không hoạt động hoặc bị cháy cuộn dây.
a)     Xác định các cuộn AX, BY, CZ
Đưa đồng hồ về thang đo nội trở ( Ω) Trong hộp đấu dây động cơ có 6 đầu dây, ta đo lần lượt 2 đầu dây một, nếu thấy hai đầu dây nào lên giá trị điện trở thì đó là 2 đầu dây của 1 cuộn, cứ như vậy với 3 phép đo ta xác định được 3 cuộn AX, BY, và CZ.

b)     Xác định các đầu A, B, C, X, Y, Z

thông thường thì với động cơ 3 pha, các đầu dây của các cuộn được đưa sẵn ra hộp đấu dây,  mỗi đầu dây được gắn với một bulong để tiện cho việc đấu nối, như sơ đồ sau:

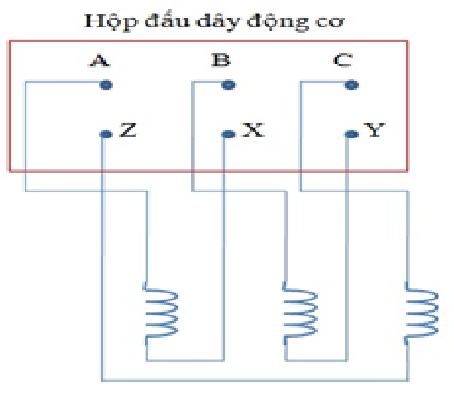

Hình 2. 14.Hộp đấu dây động cơ


- Đồng hồ VOM đặt ở thang DCV 2.5, hai que đo đặt vào 2 đầu dây của 1 cuộn bất kỳ, dùng một quả pin còn điện đấu vào 2 đầu dây của 1 cuộn khác, sau đó làm động tác ngắt mở điện từ pin cấp vào một cuộn bằng khóa K và quan sát đồng hồ, nếu thấy kim vọt lên rồi trả về thì kết luận: Đầu dây đấu với (+) pin và đầu dây đấu với que đen của đồng hồ là cùng 1 chiều như hình:

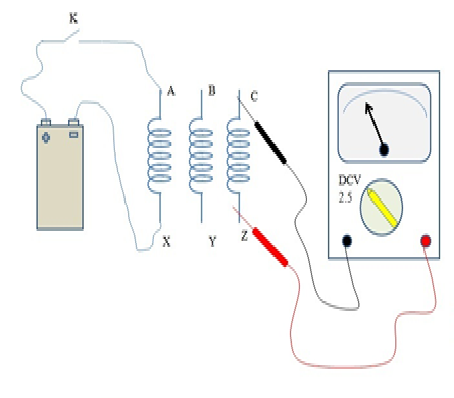

Hình 2. 15.Xác định đầu dây bằng đồng hồ VOM


=> Chú ý: nếu kim không vọt lên ta đảo chiều pin. Làm tương tự với pha còn lại.
