Phương pháp kiểm tra xéc măng

 Phương Pháp Kiểm Tra Xéc Măng


Kiểm tra khe hở miệng
Đây là khe hở nhiệt của xéc măng, nó bảo đảm sao cho khi tác dụng của nhiệt
độ cháy, thì hai miệng của nó không trùng vào nhău .Khe hở nhiệt đúng của xéc
măng khi chịu nhiệt độ bình thường nằm trong khoảng 0,06 -0,10mm. Tuy nhiên khi
lắp ráp khe hở này được kiểm tra ở trạng thái nguội, trị số của nó phụ thuộc vào
đường kính xy lanh , vạt liệu chế tạo, nhiệt độ tác dụng và kiểu làm mát động cơ.
* Cách kiểm tra:
- Đưa xéc măng vào trong xy lanh (vùng xéc măng ở điểm chết trên), sau đó
dùng pít tông sửa cho xéc măng ngay, dùng căn lá kiểm tra( Như hình 7.8)
- Khe hở tiêu chuẩn: + Xéc măng khí: 0,15 – 0,25 mm.
+ Xéc măng dầu: 0,13 – 0,38 mm.
- Khe hở tối đa cho phép: Xéc măng khí:1,20 mm
Nếu khe hở quá nhỏ ,dùng dũa rà lại miệng xéc măng cho đúng khe hở yêu cầu.
Nếu khe hở vượt qua khe hở tiêu chuẩn cho phép 1,20 mm thì thay xéc măng
mới .

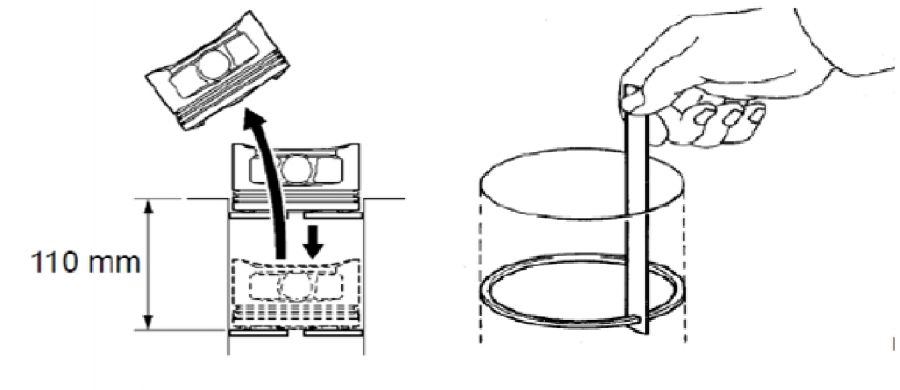

Hình 7.8: Kiểm tra khe hở miệng
Đẩy xéc măng xuống vùng xéc măng ở điểm chết dưới và dùng cỡ lá để kiểm
tra, khi kiểm tra nếu thấy khe hở nhỏ lại chứng tỏ lòng xy lanh bị côn. Nếu độ côn bé
thì rà lại miệng xéc măng cho đạt yêu cầu, nếu như khe hở thay đổi quá lớn thì do xy
lanh bị côn quá nhiều. Trường hợp này phải xoáy xy lanh và thay xéc măng mới.
Kiểm tra khe hở chiều cạnh
Khe hở chiều cạnh là khe hở bảo đảm xéc măng chuyển động nhẹ nhàng trong
rãnh pít tông, khe hở này rất là bé, nó nằm trong khoảng 0,015 đến 0,02mm. Khe hở
max không được quá 0,2mm. nếu khe hở quá lớn trong quá trình làm việc nó sẽ sinh
va đập(gõ) và động cơ sẽ lên nhớt.

* Cách kiểm tra như sau :

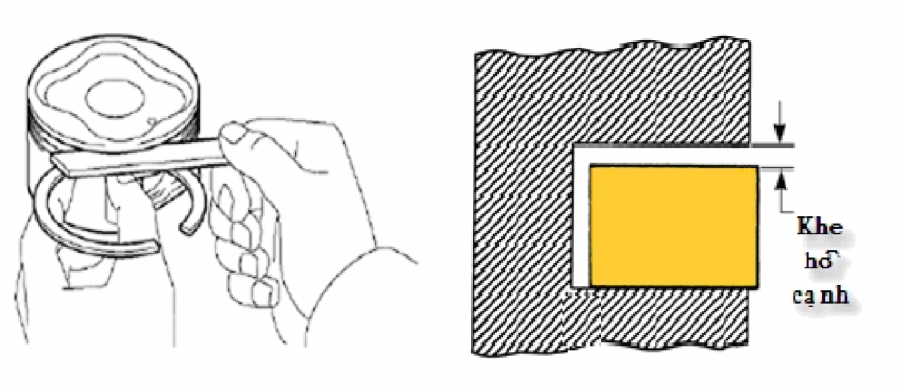

Hình 7.9: Kiểm tra khe hở cạnh
Lăn xéc măng xung quanh rãnh pít tông , xem có nhẹ nhàng không , nếu có
chỗ bị kẹt thì dùng dao cạo rãnh để sửa chữa lại, .
- Dùng căn lá đưa qua khe hở giữa rãnh pít tông và pít tông (Hình 7.9)
Nếu khe hở của rãnh pít tông quá bé, thì phải mài mỏng vòng găng bằng cách
đặt nằm vòng găng trên tấm kính, có bôi cát rà xu páp, hoặc trên bề mặt phẳng có lót
giấy nhám rồi dùng tay để mài mặt trên của vòng găng nhỏ đi một ít cho phù hợp với
khe hở cạnh qui định
. Kiểm tra khe hở chiều sâu ( Khe hở bụng)
Đây là khe hở bảo đảm xéc măng chuyển động được trong xy lanh và trong
rãnh pít tông.
Phương pháp kiểm tra như sau:
- Dùng thước cặp đo chiều sâu rãnh pít tông
- Dùng thước cặp đo bề dày của xéc măng.
- Khe hở chiều sâu nằm trong khoảng: từ 0,20 - 0,35mm

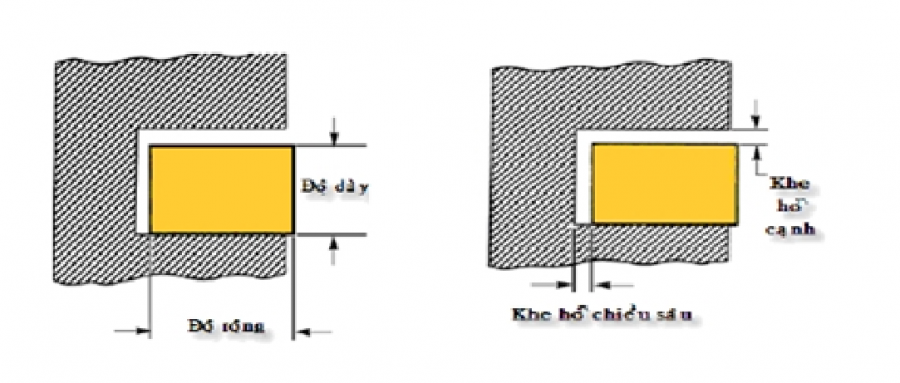

                              Hình 7.10: Khe hở chiều sâu ( khe hở bụng) xéc măng
* Chú ý : - Nếu khe hở chiều sâu quá lớn, thì bề dày của xéc măng sẽ mỏng, nên
lực đàn hồi của xéc măng yếu, đồng thời khi làm việc xéc măng bị lắc không đảm bảo
được sự kín.
- Nếu khe hở bé hoặc không có, trong quá trình làm việc dưới tác dụng của nhiệt
độ, xéc măng bị giãn nở và kẹt giữa pít tông và xy lanh , làm mất lực đàn hồi của xéc
măng .
 Kiểm tra độ kín giữa bề mặt công tác của xéc măng với vách xy lanh
Đây là bước kiểm tra cần thiết, nhằm bảo đảm đày đủ trị số áp suất nén cho
động cơ, khi bề mặt công tác của xéc măng, không ôm với vách xy lanh, thì áp suất
cuối quá trình nén sẽ thấp, động cơ rất khó khởi động nhất là đối với động cơ điêzen.
Cách kiểm tra như sau:
- Đặt xéc măng vào vùng xéc măng ĐCT, dùng giấy dày đặt vào xy lanh như
hình vẽ như hình vẽ
- Dùng đèn soi phía dưới xy lanh, nếu có sự lọt ánh sáng giữa xéc măng và vách
xy lanh thì sự tiếp xúc không tốt.

Mỗi vòng găng không được có quá hai chỗ bị lọt ánh sáng,chiều dài mỗi cung
tròn bị lọt ánh sáng không quá 30 0, tổng chiều dài các cung lọt ánh sáng không quá
600, chiều rộng khe lọt ánh sáng không quá 0,03mm ( khi khe hở lọt ánh sáng nhỏ
hơn 0,015mm thì cho phép có chiều dài các cung lọt ánh sáng đến 120 0, ở hai bên
miệng vòng găng trong phạm vi 30 0 không được ánh sáng và không bị vênh. Trường
hợp lọt ánh sáng nhẹ có thể lắp đổi cho nhău giữa các xy lanh , nếu bị nặng phải thay
các xy lanh chưa qua doa mài mà chỉ cần thay vòng găng thì có thể không cần kiểm
tra độ tròn ( độ lọt ánh sáng).
Để đảm bảo tốt chúng ta kiểm tra như trên tại các vị trí khác trong xy lanh.
